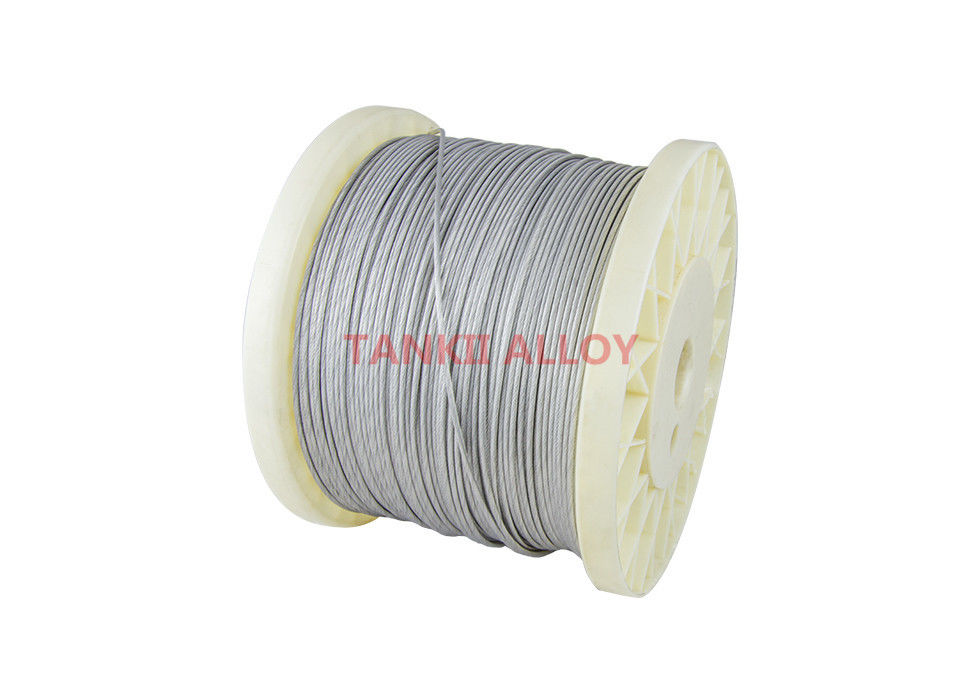

NiCrSi NiSiMg N Tipi Telli Termokupl Tel IEC Sınıf 1 19 * 0.16mm

NiCrSi NiSiMg N tipi Termokupl Örgülü Tel IEC Sınıf 1 19 * 0.16mm Stokta

Hızlı Açıklama

Tipik bir termokupl yapı, algılama noktasında elektriksel olarak birleştirilmiş ve diğer ucunda bir voltaj ölçüm cihazına bağlı bir çift metalden oluşur. Bir kavşak diğerinden daha sıcak olduğunda, sıcak ve soğuk kavşaklar arasındaki sıcaklık farkıyla kabaca orantılı olan bir termal "elektromotor" kuvveti (milivolt cinsinden) üretilir.

Tip N termokupl, bir nikel-% 14 krom-% 1/2 silikon (+) telden ve bir nikel% 4/1/2 silikon-% 1/10 magnezyum (-) telinden oluşur. Tip K ile aynı koşullar altında kullanılmak üzere geliştirilmiştir. Tip N, -200 ° C ila 1260 ° C (-330 ° F ila 2300 ° F) arasında bir servis sıcaklığı aralığında oksitleyici veya atıl ortamlarda kullanılmalıdır. Silisyum ve krom ilavesi, bu tip termokuplları Green-Rot'e daha dirençli hale getirir ve Tip K ile karşılaştırıldığında daha az sürüklenmesini sağlar. nikel-silikon. Tip N bir termokuplın pozitif elemanı veya NP'si, aşağıdaki isimlerden herhangi biri ile tarif edilebilir: Nicrosil, nikel-krom-silikon.

NiCrSi NiSiMg N tipi Termokupl Örgülü Tel IEC Sınıf 1 19 * 0.16mm Stokta

N Tipi Termokupl (Nicrosil / Nisil): N Tipi, K Tipi ile aynı doğruluk ve sıcaklık sınırlarını paylaşır. N tipi biraz daha pahalıdır. N tipi, K tipine kıyasla 572F ila 932F (300C ila 500C) arasında daha iyi tekrarlanabilirliğe sahiptir.

N Tipi Sıcaklık Aralığı:

• Maksimum sürekli çalışma sıcaklığı: 2.300F (1.260C)
• Kısa süreli kullanım: 2,336F (1,280C)
• Termokupl sınıfı tel, -454 ila 2300F (-270 ila 1,260C)
• Uzatma kablosu, 32 - 392F arası (0 - 200C arası)

• Standart: +/- 2.2C veya +/- .75%
• Özel Hata Sınırları: +/- 1.1C veya% 0.4

Çıplak tel tipi E termokupl uygulamaları için göz önünde bulundurulması gerekenler:

• N tipi, K tipi ile karşılaştırıldığında yüksek sıcaklıklarda oksidasyona daha iyi dayanır.
