Ürün Detayları
Menşe yeri: Shanghai, Çin
Marka adı: TANKII
Sertifika: ISO9001:2008
Model numarası: 6J40
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10KG
Fiyat: To negotiate
Ambalaj bilgileri: Biriktirme, karton, kontrplak durumda müşterilerin ihtiyaçlarına olarak
Teslim süresi: 7-12 gün
Ödeme koşulları: L/c, T/T, Western Union, Paypal
Yetenek temini: 200 + TON + AY
Malzeme: alaşım: |
Bakır Esaslı Alaşım |
tip: |
Yuvarlak İzoleli Tel |
İzolasyon Malzemesi: |
Polyesterimid, Polyester |
Sıcaklık: |
130, 155, 180, 200, 220 ... |
Örneklem: |
Mevcut |
makara: |
Standart |
Malzeme: alaşım: |
Bakır Esaslı Alaşım |
tip: |
Yuvarlak İzoleli Tel |
İzolasyon Malzemesi: |
Polyesterimid, Polyester |
Sıcaklık: |
130, 155, 180, 200, 220 ... |
Örneklem: |
Mevcut |
makara: |
Standart |

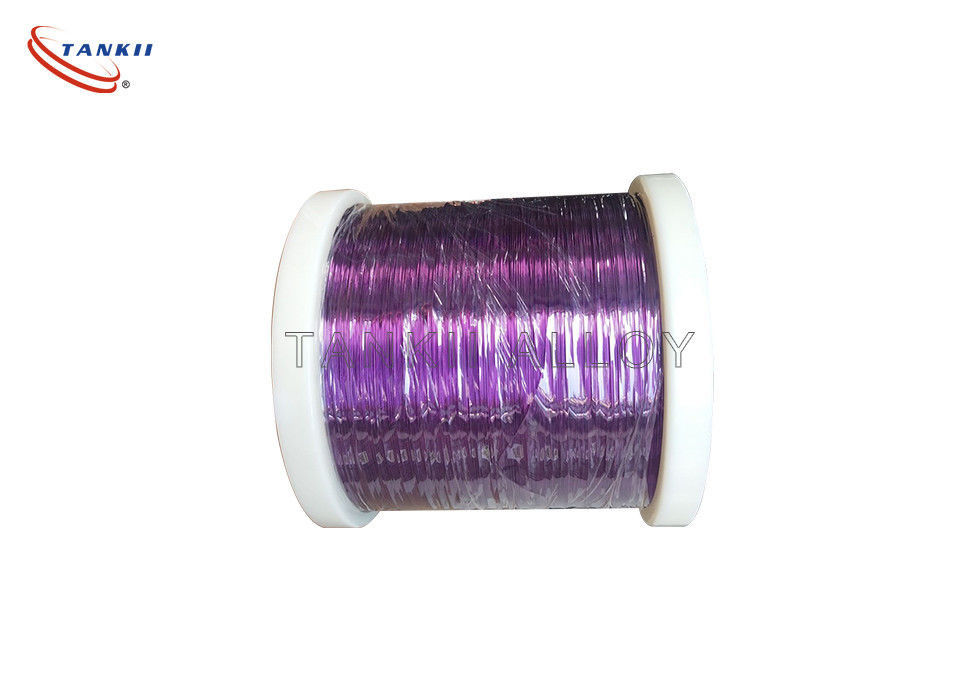

130 Sınıf Renkli Yuvarlak Bakır Alaşımlı Manganin Emaye Tel
1. Malzeme Genel Tanımı
Düşük elektrik direncine sahip, iyi ısıya ve korozyona dayanıklı, işlenmesi kolay ve kurşun kaynaklı bakır nikel alaşımı.Termik aşırı yük rölesi, düşük dirençli termik devre kesici ve elektrikli cihazlardaki anahtar bileşenleri yapmak için kullanılır.Elektrikli ısıtma kablosu için de önemli bir malzemedir.S tipi cupronickel'e benzer.Nikel bileşimi ne kadar fazlaysa yüzey o kadar gümüş beyazdır.
3. Cu-Ni Düşük Dirençli Alaşımın Kimyasal Bileşimi ve Ana Özelliği
ÖzelliklerGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
Ana Kimyasal Bileşim | Ni | 1 | 2 | 6 | 8 | _ | 10 |
Mn | _ | _ | _ | _ | 3 | _ | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Maksimum Sürekli Servis Sıcaklığı (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
20oC'de direnç (Ωmm2 / m) | 0.03 | 0.05 | 0.10 | 0.12 | 0.12 | 0.15 | |
Yoğunluk (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
Termal İletkenlik (α × 10-6 / oC) | <100 | <120 | <60 | <57 | <38 | <50 | |
Çekme Dayanımı (Mpa) | ≥210 | ≥220 | ≥250 | ≥270 | 290 | 290 | |
EMF ile Cu (μV / oC) (0 ~ 100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
Yaklaşık Erime Noktası (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
Mikrografik Yapı | östenit | östenit | östenit | östenit | östenit | östenit | |
Manyetik Özellik | olmayan | olmayan | olmayan | olmayan | olmayan | olmayan | |
ÖzelliklerGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
Ana Kimyasal Bileşim | Ni | 14 | 19 | 23 | 30 | 34 | 44 |
Mn | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Maksimum Sürekli Servis Sıcaklığı (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
20oC'de direnç (Ωmm2 / m) | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.49 | |
Yoğunluk (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
Termal İletkenlik (α × 10-6 / oC) | <30 | <25 | <16 | <10 | <0 | <-6 | |
Çekme Dayanımı (Mpa) | ≥310 | 340 | 50350 | ≥400 | ≥400 | ≥420 | |
EMF ile Cu (μV / oC) (0 ~ 100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
Yaklaşık Erime Noktası (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
Mikrografik Yapı | östenit | östenit | östenit | östenit | östenit | östenit | |
Manyetik Özellik | olmayan | olmayan | olmayan | olmayan | olmayan | olmayan |
2. Emaye Tel Giriş ve uygulamalar
"Emaye" olarak tanımlanmasına rağmen, emaye tel aslında ne bir emaye boya tabakasıyla ne de erimiş cam tozundan yapılmış camsı emaye ile kaplanmış değildir.Modern mıknatıs teli, sert, sürekli bir yalıtım tabakası sağlamak için tipik olarak, genellikle iki farklı bileşime sahip bir ila dört kat (dört film tipi tel durumunda) polimer film yalıtımı kullanır.Mıknatıslı tel izolasyon filmleri, polivinil formal (Formar), poliüretan, poliimid, poliamid, polyester, polyester-poliimid, poliamid-poliimid (veya amid-imid) ve poliimid (artan sıcaklık aralığı sırasına göre) kullanır.Poliimid yalıtımlı mıknatıs teli 250 ° C'ye kadar çalışabilir.Daha kalın kare veya dikdörtgen mıknatıs telinin yalıtımı, genellikle yüksek sıcaklıkta bir poliimid veya fiberglas bantla sarılarak artırılır ve tamamlanan sargılar, yalıtım mukavemetini ve sargının uzun vadeli güvenilirliğini artırmak için genellikle bir yalıtım verniği ile vakumla emprenye edilir.
Kendinden destekli bobinler en az iki katmanla kaplanmış telle sarılır, en dışta ısıtıldığında sarımları birbirine bağlayan termoplastiktir.
Vernikli fiberglas iplik, aramid kağıt, kraft kağıt, mika ve polyester film gibi diğer yalıtım türleri de transformatörler ve reaktörler gibi çeşitli uygulamalar için dünya çapında yaygın olarak kullanılmaktadır.Ses sektöründe, bir gümüş yapı teli ve pamuk (bazen balmumu gibi bir tür pıhtılaşma ajanı / koyulaştırıcı ile nüfuz etmiş) ve politetrafloroetilen (PTFE) gibi çeşitli diğer izolatörler bulunabilir.Daha eski yalıtım malzemeleri arasında pamuk, kağıt veya ipek vardı, ancak bunlar yalnızca düşük sıcaklık uygulamaları için kullanışlıdır (105 ° C'ye kadar).
Üretim kolaylığı için, bazı düşük sıcaklık dereceli mıknatıs telleri, lehimleme ısısıyla çıkarılabilen yalıtıma sahiptir. Bu, uçlardaki elektrik bağlantılarının önce yalıtımı sıyırmadan yapılabileceği anlamına gelir.
