Ürün Detayları
Menşe yeri: Shanghai, Çin
Marka adı: TANKII
Sertifika: ISO9001:2015/ ROHS
Model numarası: 0Cr25Al5
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Anlaşma
Fiyat: To negotiate
Ambalaj bilgileri: biriktirme, bobin, karton veya kontrplak durumda plastik film ile müşterilerin ihtiyaçlarına göre
Teslim süresi: 7-12 gün
Ödeme koşulları: L/c, T/T, Western Union, Paypal
Yetenek temini: 2000 + TON + YIL
Mevcut Malzeme: |
Nikel Esaslı Alaşım, Paslanmaz Çelik ... |
Uygulamalar: |
Dirençler ； Isıtma Ekipmanları |
Dış çap: |
gereklidir |
özellik: |
Uniforme Direnci |
tip: |
Örgülü |
Yüzey: |
Pürüzsüz, Parlak |
Mevcut Malzeme: |
Nikel Esaslı Alaşım, Paslanmaz Çelik ... |
Uygulamalar: |
Dirençler ； Isıtma Ekipmanları |
Dış çap: |
gereklidir |
özellik: |
Uniforme Direnci |
tip: |
Örgülü |
Yüzey: |
Pürüzsüz, Parlak |

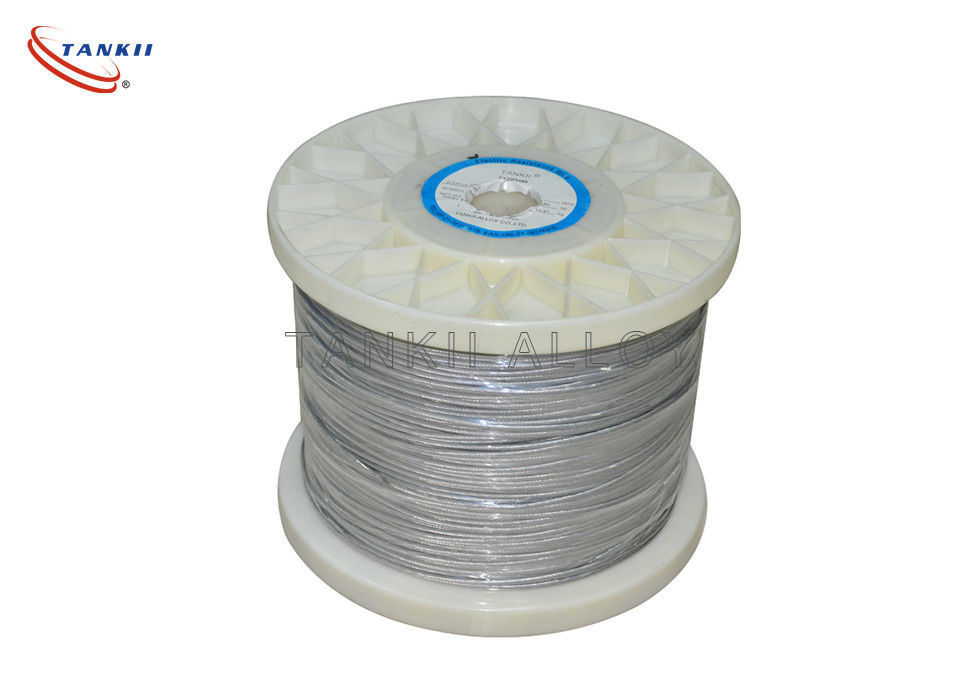

Isıtma Elemanları için 19x0.52mm Uniforme Dirençli Bükülü Tel Kablo
Genel açıklama:
Örgülü tel, daha büyük bir iletken oluşturmak için birbirine sarılmış veya sarılmış bir dizi küçük telden oluşur.Bükülü tel, aynı toplam kesit alanındaki tek telden daha esnektir.Metal yorgunluğuna karşı daha yüksek direnç gerektiğinde, örgülü tel kullanılır.Bu tür durumlar, katı telin sertliğinin montaj veya servis sırasındaki hareketin bir sonucu olarak çok fazla stres üreteceği çoklu baskılı devre kartı cihazlarındaki devre kartları arasındaki bağlantıları içerir;Cihazlar için AC hat kabloları;müzik aleti kabloları;bilgisayar faresi kabloları;kaynak elektrot kabloları;hareketli makine parçalarını bağlayan kontrol kabloları;madencilik makine kabloları;sürüklenen makine kabloları;ve diğerleri.
Yüksek frekanslarda, akım nedeniyle telin yüzeyine yakın hareket eder. cilt etkisitelde artan güç kaybına neden olur.Tellerin toplam yüzey alanı eşdeğer katı telin yüzey alanından daha büyük olduğu için, örgülü tel bu etkiyi azaltabilir gibi görünebilir, ancak sıradan bükülü tel cilt etkisini azaltmaz çünkü tüm teller birlikte kısa devre yapar ve davranır. tek bir iletken olarak.Örgülü bir tel, aynı çaptaki tek telden daha yüksek dirence sahip olacaktır çünkü çok telli telin enine kesiti tamamen bakır değildir;teller arasında kaçınılmaz boşluklar vardır (bu, daire içindeki daireler için daire paketleme problemidir).Katı bir tel ile aynı iletken kesitine sahip telli bir telin aynı eşdeğer ölçüye sahip olduğu ve her zaman daha büyük bir çap olduğu söylenir.
Bununla birlikte, birçok yüksek frekanslı uygulama için, yakınlık etkisicilt etkisinden daha şiddetlidir ve bazı sınırlı durumlarda basit çok telli tel yakınlık etkisini azaltabilir.Yüksek frekanslarda daha iyi performans için, ayrı ayrı telleri izole edilmiş ve özel desenlerde bükülmüş litz teli kullanılabilir.
| Marka adı | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Ana kimyasal bileşim% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26,5-27,8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| YENİDEN | uygun Miktar |
uygun Miktar |
uygun Miktar |
uygun Miktar |
uygun Miktar |
uygun Miktar |
uygun Miktar |
|
| Fe | Dinlenme | Dinlenme | Dinlenme | Dinlenme | Dinlenme | Dinlenme | Dinlenme | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Maks. Sürekli servis sıcaklığı eleman (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Dirençlilik μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Yoğunluk (g / cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| Termal iletkenlik KJ / mhºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| Katsayısı satır genişletme α × 10-6 / ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| Erime noktasıºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Gerilme direnci Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Uzama kırılma% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| Varyasyon alan% |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Bükmeyi tekrarlayın frekans (F / R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| Sertlik (HB) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Mikrografik yapı |
Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | |
| Manyetik özellikleri |
Manyetik | Manyetik | Manyetik | Manyetik | Manyetik | Manyetik | Manyetik | |
Bir kablo demetinde ne kadar çok tel örgüsü olursa, tel o kadar esnek, bükülmeye dirençli, kırılmaya karşı dayanıklı ve güçlü hale gelir.Bununla birlikte, daha fazla şerit, üretim karmaşıklığını ve maliyeti artırır.
Geometrik nedenlerden ötürü, genellikle görülen en düşük tel sayısı 7'dir: biri ortada, 6 tanesi onu çevreleyen yakın temas halinde.Bir sonraki seviye 19'dur, bu da 7'nin üstünde 12 iplikten oluşan başka bir katmandır. Bundan sonra sayı değişir, ancak 37 ve 49 yaygındır, sonra 70 ila 100 aralığında (sayı artık kesin değildir).Bundan daha büyük sayılar, genellikle yalnızca çok büyük kablolarda bulunur.
Telin hareket ettiği uygulama için, 19 kullanılması gereken en düşük değerdir (7 yalnızca telin yerleştirildiği ve sonra hareket etmediği uygulamalarda kullanılmalıdır) ve 49 çok daha iyidir.Montaj robotları ve kulaklık telleri gibi sürekli tekrarlanan hareketin olduğu uygulamalar için 70 ila 100 zorunludur.
Daha fazla esneklik gerektiren uygulamalar için daha da fazla tel kullanılır (kaynak kabloları olağan örnektir, ancak aynı zamanda teli dar alanlarda hareket ettirmesi gereken herhangi bir uygulama).Bir örnek, 5,292 numara 36 numara telden yapılmış 2/0 teldir.İplikler, önce 7 tellik bir demet oluşturularak düzenlenir.Daha sonra bu paketlerden 7 tanesi süper paketler halinde bir araya getirilir.Son olarak, son kabloyu yapmak için 108 süper paket kullanılır.Her tel grubu bir sarmal içinde sarılır, böylece tel büküldüğünde, bir demetin gerilen kısmı, telin daha az gerilmesine izin vermek için sıkıştırılan bir kısma sarmal etrafında hareket eder.
