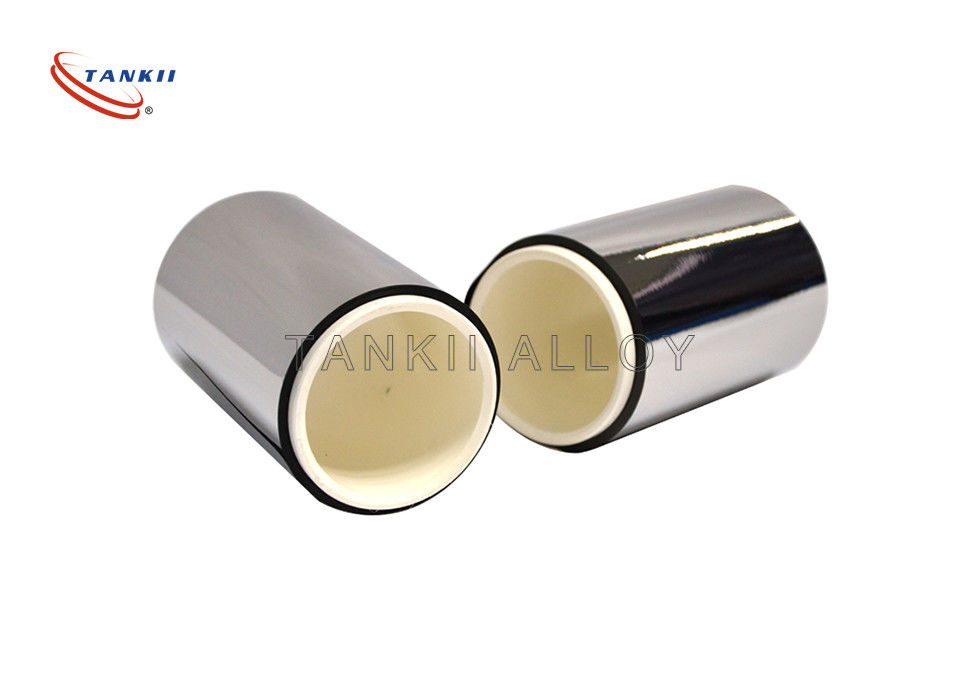

0.05mm Kalınlık Nicr Alaşım, Gerinim Ölçerler için Karma Nikrom Alaşımlı Folyo Şerit

Gerinim Göstergeleri için 0.05mm Kalınlık Karma Nikrom Alaşımlı Folyo Şeridi

Manyetik olmayan bir 80/20 nikel ve krom alaşımı olan Nikrom, yüksek sıcaklıklarda yüksek direnç ve oksidasyona direnç gösterdiği için ısıtma amaçlı en yaygın direnç telidir.Bir ısıtma elemanı olarak kullanıldığında, direnç teli genellikle bobinlere sarılır.Nikrom tel kullanmanın bir zorluğu, genel kalay bazlı elektrik lehiminin onunla bağlanmamasıdır, bu nedenle elektrik gücüne bağlantıların kıvrımlı konektörler veya vidalı terminaller gibi diğer yöntemler kullanılarak yapılması gerekir.

Kanthal (Alaşım 875/815), çok çeşitli yüksek sıcaklık uygulamalarında kullanılan bir demir-krom-alüminyum (FeCrAl) alaşımları ailesi.

Konstantan [Cu55Ni45], düşük bir direnç katsayısına sahiptir ve bir bakır alaşımı olarak kolayca lehimlenir.Diğer sabit dirençli alaşımlar arasında manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] ve Evanohm bulunur.

Evanohm nikel-krom alaşımları ailesi [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], bakır ile temas ettiğinde yüksek dirence, düşük sıcaklık katsayısına, düşük elektromotor kuvvetine (Galvani potansiyeli), yüksek gerilme mukavemetine sahiptir ve aynı zamanda çok kararlıdır. ısıl işleme.

Balco [Ni70Fe30] ve benzeri alaşımlar çok yüksek ancak daha doğrusal bir direnç katsayısına sahiptir, bu da onları algılama elemanları için uygun kılar.

Direnç teli olarak özel amaçlar için birçok element ve alaşım kullanılmıştır.Aşağıdaki tablo bazı yaygın malzemelerin direncini listelemektedir.Amorf karbonun özdirenci aslında 3,8 - 4,1 × 10−6 Ω m aralığına sahiptir.

Gerinim ölçer (aynı zamanda yazılan gerinim ölçer), bir nesne üzerindeki gerilimi ölçmek için kullanılan bir cihazdır.Edward E. Simmons ve Arthur C. Ruge tarafından 1938'de icat edilen en yaygın gerinim ölçer tipi, metalik bir folyo modelini destekleyen yalıtkan esnek bir arkalıktan oluşur.Gösterge, nesneye siyanoakrilat gibi uygun bir yapıştırıcıyla tutturulur.Nesne deforme oldukça folyo deforme olur ve elektrik direncinin değişmesine neden olur.Genellikle bir Wheatstone köprüsü kullanılarak ölçülen bu direnç değişikliği, gerilme ile gösterge faktörü olarak bilinen miktarla ilişkilidir.

Bir gerinim ölçer, elektrik iletkenliğinin fiziksel özelliğinden ve iletkenin geometrisine olan bağımlılığından yararlanır.Bir elektrik iletkeni, elastikiyet sınırları içinde kırılmayacak veya kalıcı olarak deforme olmayacak şekilde gerildiğinde, uçtan uca elektrik direncini artıracak şekilde daralacak ve uzayacaktır.Tersine, bir iletken bükülmeyecek şekilde sıkıştırıldığında, genişleyip kısalacak, bu da uçtan uca elektrik direncini azaltacaktır.Gerinim ölçerin ölçülen elektrik direncinden, indüklenen gerilim miktarı çıkarılabilir.

Tipik bir gerinim ölçer, paralel çizgilerden oluşan bir zig-zag modelinde uzun, ince bir iletken şerit düzenler.Tüm zig-zag için belirli bir suş için dirençteki yüzde değişim, herhangi bir tek iz ile aynı olduğundan, bu duyarlılığı artırmaz.Tek bir doğrusal iz aşırı derecede ince olmalı, dolayısıyla aşırı ısınmaya yatkın olmalı (bu, direncini değiştirip genişlemesine neden olur) veya çok daha düşük bir voltajda çalıştırılması gerekir, bu da direnç değişikliklerini doğru bir şekilde ölçmeyi zorlaştırır.
