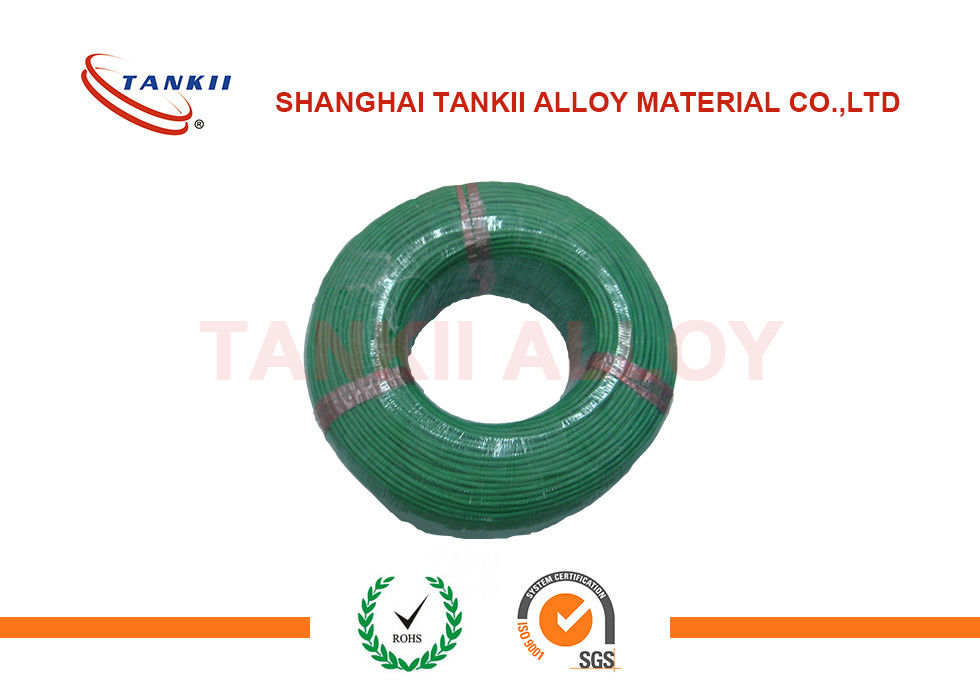

K tipi termokupl kablo, Tek iletkenli 2 * 0.3mm ve Özelleştirilmiş renk yeşil beyaz veya kırmızı sarı
Termokupl kablosu, işlem sıcaklık ölçümü için kullanıldığından, enstrümantasyon kabloları olarak da adlandırılabilir. Konstrüksiyon, çift enstrümantasyon kablosuna benzer ancak iletken malzemesi farklıdır. Termokupllar, sıcaklığı algılamak için işlemlerde kullanılır ve gösterge ve kontrol için pirometrelere bağlanır. Termokupl ve pirometre elektriksel olarak termokupl uzatma kabloları / termokupl dengeleme kablolarıyla yapılır. Bu termokupl kablolar için kullanılan iletkenlerin, sıcaklığı algılamak için kullanılan termokupl ile benzer termo-elektrik (emf) özelliklerine sahip olmaları gerekir.
Tesisimiz ağırlıklı olarak termokupl tipi KX, NX, EX, JX, NC, TX, SC / RC, KCA, KCB dengeleme telleri üretmekte ve sıcaklık ölçüm cihazları ve kablolarında kullanılmaktadır. Termokupl telafi ürünlerimiz GB / T 4990-2010 'Termokupllar için uzatma ve telafi kablolarının alaşımlı telleri' (Çin Ulusal Standardı) ve ayrıca IEC584-3 'Termokupl parçası 3-telafi teli' (Uluslararası standart) ile uyumludur.
Mineral yalıtımlı kablo (MI kablo), emaye tel, şerit tel, çubuk isteğinize göre Özelleştirilebilir.
Uygulama alanı:
• Isıtma - Fırınlar için gaz brülörleri
• Soğutma - Dondurucular
• Motor koruması - Sıcaklıklar ve yüzey sıcaklıkları
• Yüksek sıcaklık kontrolü - Demir döküm
Müşterilerin isteğine göre farklı renk kodları sağlanabilir.
Termokupl kablo üzerinde ayrıntılı Açıklama
Termokupl Kodu | Zorunlu. tip | Zorunlu. Tel adı | Pozitif | Negatif |
isim | kod | isim | kod |
S | SC | bakır-konstantan 0.6 | bakır | SPC | Köstence 0.6 | SNC |
R, | RC | bakır-konstantan 0.6 | bakır | RPC | Köstence 0.6 | RNC |
K | KKA | Demir constantan22 | Demir | kpca | constantan22 | KNCA |
K | KCB | bakır-konstantan 40 | bakır | KPCB | Köstence 40 | KNCB |
K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
N- | NC | Demir-Köstence 18 | Demir | NPC | Köstence 18 | NNC |
N- | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
E | EX | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
J | JX | Demir-Köstence 45 | Demir | JPX | Köstence 45 | JNX |
T | Teksas | bakır-konstantan 45 | bakır | TPX | Köstence 45 | TNX |
|
Yalıtım ve Kılıf Rengi |
tip | Yalıtım Rengi | Kılıf rengi |
Pozitif | Negatif | G, | 'H |
/ | S | / | S |
SC / RC | KIRMIZI | YEŞİL | SİYAH | GRİ | SİYAH | SARI |
KKA | KIRMIZI | MAVİ | SİYAH | GRİ | SİYAH | SARI |
KCB | KIRMIZI | MAVİ | SİYAH | GRİ | SİYAH | SARI |
KX | KIRMIZI | SİYAH | SİYAH | GRİ | SİYAH | SARI |
NC | KIRMIZI | GRİ | SİYAH | GRİ | SİYAH | SARI |
NX | KIRMIZI | GRİ | SİYAH | GRİ | SİYAH | SARI |
EX | KIRMIZI | KAHVERENGİ | SİYAH | GRİ | SİYAH | SARI |
JX | KIRMIZI | MOR | SİYAH | GRİ | SİYAH | SARI |
Teksas | KIRMIZI | BEYAZ | SİYAH | GRİ | SİYAH | SARI |
Not: G - Genel kullanım için H - Isıya dayanıklı kullanım için S - Hassas sınıf Normal sınıfın işareti yok |
Yalıtım malzemesinin özellikleri
Malzeme Türü | Sürekli Çalışma Sıcaklığı / ℃ | Aşınma direnci | Kimyasal direnç | Nem direnci | Solvent Direnci | Alev direnci |
PE | 80 | İyi | Mükemmel | Mükemmel | Mükemmel | fakir |
PVC | 105 | Çok iyi | Çok iyi | İyi | adil | Mükemmel |
TPE | 125 | Mükemmel | fakir | İyi | İyi | Mükemmel |
SİLİKON | 200 | İyi | İyi | Mükemmel | Mükemmel | Mükemmel |
FEP | 200 | Mükemmel | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
PFA | 260 | Mükemmel | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
PTFE | 260 | İyi | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
B-CAM ELYAF | 260 | İyi | İyi | adil | İyi | İyi |
G-CAM ELYAF | 510 | fakir | İyi | İyi | Mükemmel | Mükemmel |
Q-CAM ELYAF | 704 | adil | İyi | İyi | Mükemmel | Mükemmel |
FARKLI SİLİKA FİBER | 1100 | İyi | İyi | Mükemmel | Mükemmel | Mükemmel |
MİNERAL İZOLASYON * | 1100 | Mükemmel | Mükemmel | İyi | Mükemmel | Mükemmel |
Termokupl kablo: Fiberglas yalıtımlı termokupl tel
Teslimat ve Paket:
1. standart ihracat paketi için termokupl tel
2. deniz veya hava yoluyla Teslimat, ödeme aldıktan sonra yaklaşık 5-7 gün içinde
