Ürün ayrıntıları:
|
Spesifik Sapma: | 15,5 | özdirenç: | 78.0 * (±% 5) |
---|---|---|---|
yoğunluk: | 8.1 g / cm | Faydalı Sapma Sıcaklığı: | -70 -350 ℃ |
Doğrusallık sıcaklığı: | -20 ~ 200 ℃ | Flexivity: | 28.5 * (1 ±% 4) |
Esneklik modülü: | 15,5 | Kullanımı: | Sıcaklık telafisi elemanı |
Özellikleri: | Yüksek direnç | Adı: | TB1577A |
Maksimum sıcaklık: | 450 ℃ | ||
Vurgulamak: | soft magnetic alloy,kovar alloy |

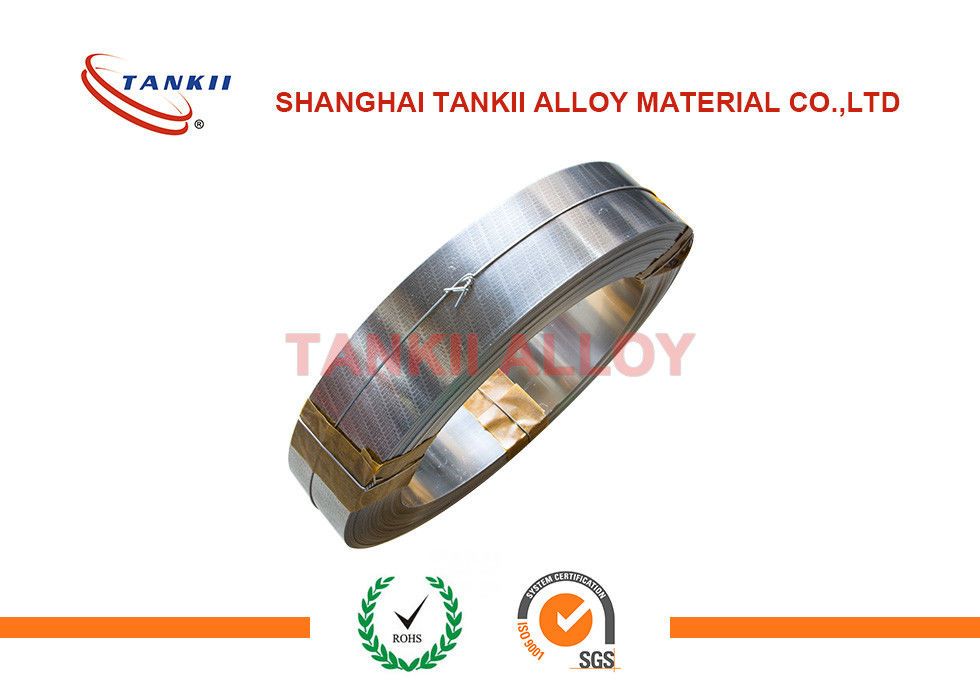

Termal Baskı Bimetal Şerit TB1577A Otomatik Baskı İçin Düşük Elastik Modüllü OEM Baskı Markası ile
Bir sıcaklık değişimini mekanik yer değiştirmeye dönüştürmek için bir bimetalik şerit kullanılır. Şerit, ısıtıldıklarında farklı hızlarda genişleyen iki metal şeridinden, genellikle çelik ve bakırdan veya bazı durumlarda çelik ve pirinçten oluşur. Şeritler, perçinleme, lehimleme veya kaynaklama yoluyla uzunlukları boyunca birleştirilir. Farklı açılımlar, yassı şeridi ısıtıldığında bir şekilde bükmeye ve başlangıç sıcaklığının altında soğutulduğunda ters yönde bükmeye zorlar. Daha yüksek ısıl genleşme katsayısına sahip metal, şerit ısıtıldığında eğrinin dış tarafında ve soğutulduğunda iç tarafta bulunur
Şeridin yanlara doğru yer değiştirmesi, iki metalin herhangi birinde küçük uzunlamasına genişlemeden çok daha büyüktür. Bu etki, çeşitli mekanik ve elektrikli cihazlarda kullanılır. Bazı uygulamalarda, bimetal şerit düz biçimde kullanılır. Diğerlerinde, kompakt olması için bir bobine sarılır. Sarmal versiyonun daha büyük uzunluğu daha fazla hassasiyet sağlar.
sınıf | 5J1580 |
Yüksek genleşme katmanı | Ni20Mn6 |
Düşük genleşme katmanı | Ni36 |
Açıklama:
Kimyasal bileşim(%)
sınıf | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | Bal. |
sınıf | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
Ni20Mn6 | ≤0.05 | 0.15 0.3 | 5.5 ~ 6.5 | ≤0.02 | ≤0.02 | 19 ~ 21 | - | - | Bal. |
Fiziksel özellikler
> Yoğunluk (g / cm3): 8.1
> İzin verilen sıcaklık (ºC): -70 ~ 350
Doğrusal sıcaklık (ºC): -20 ~ 180
> Elektriksel direnç (μΩ * m): 0,8 ± 5% (20ºC)
> Isı iletkenliği (W / m. ºC): 12
> Bükme K / 10-6 ºC-1 (20 ~ 135ºC): 15
> Elastik Modül, E / GPa 147 ~ 177
Uygulama: Malzeme esas olarak otomatik kontrol cihazlarında ve cihazlarda (örneğin: egzoz termometreleri, termostatlar, voltaj regülatörleri, sıcaklık rölesi, otomatik koruma anahtarlama, diyafram sayaçları vb.) Sıcaklık kontrolü, sıcaklık telafisi, akım sınırı, sıcaklık göstergesi ve diğer işlemleri yapar ısıya duyarlı bileşenler.
Özelliği: Termostat Bimetalik'in temel özellikleri sıcaklık değişimlerinde deformasyona neden olur ve belli bir anda sonuçlanır.
Termostat Bimetalik Şerit genleşme katsayısı, sıkıca bağlanmış tüm temas yüzeyi boyunca iki veya daha fazla metal veya alaşım katmanından farklıdır, sıcaklığa bağlı bir şekil değişikliğine sahip olması, termosensitif fonksiyonel kompozitler meydana getirir. Aktif katmanın yüksek genleşme katsayısı, düşük kat genleşme katsayısı adı verilen katmana pasif katman adı verilir.
genel bakış
Termal bimetal şerit, iki veya iki kattan fazla metal veya metal katı kombinasyonunun farklı genleşme katsayısı gereğidir ve tüm arayüz boyunca, kompozit malzemelerdeki sıcaklığın değişmesi ve şekil değişimlerinin termal fonksiyonu ile değişkenlik gösterir. düşük genleşme katsayısı pasif hale gelir. Yüksek dirençli, ancak ısıya duyarlı direnç performansı esasen aynı tip termal bimetal seriler olduğunda, bir şönt tabakası olarak orta tabakanın farklı kalınlığının iki tabakası arasına eklenebilir, farklı özdirenç kontrolünün amacı.
Termal bimetalın temel özelliği, sıcaklık ve sıcaklık deformasyonu ile değişmesidir, bu da belli bir an ile sonuçlanır. Birçok cihaz bu özelliği, otomatik enerjiyi elde etmek için ısı enerjisini mekanik işlere dönüştürmek için kullanır. Ölçüm sisteminde kontrol sistemi ve sıcaklık sensörü için kullanılan termal bimetal müzik aleti.
Isıl işlem sistemi: Ölçümden önce ısıya duyarlı direnç, direnç ve numunelerin elastik modülü, stresi ortadan kaldırmak için ısıl işleme tabi tutulmalıdır.
Ana özellikler: yüksek ısıya duyarlı özellikler ve yüksek direnç, ancak daha düşük elastik modül ve izin verilen stres, cihazın hassasiyetini artırabilir, daha küçük boyutta ve reaksiyonu artırabilir
