Dia 0.1 - 10 Mm Emaye Kaplı Tel Bakır Alüminyum Paslanmaz Çelik İletken

Dia 0.1 - 10 Mm Emaye Kaplı Tel Bakır Alüminyum Paslanmaz Çelik İletken

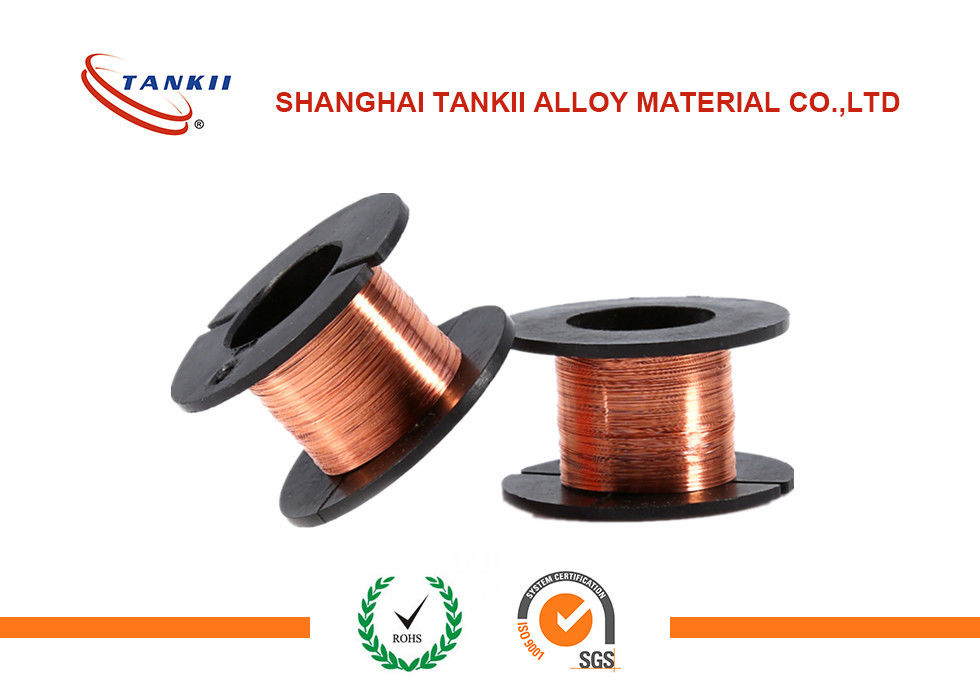

Emaye tel, ince bir yalıtım tabakasına sahip bakır teldir ve transformatörler, sargılı bobinler, motorlar, solenoidler ve aletler dahil olmak üzere çeşitli uygulamalarda kullanılır.Ham bakır, Ulusal Elektrik İmalatçıları Birliği (NEMA) standartlarına göre belirli boyut gereksinimlerini karşılamak için çekilir.Bu mıknatıs teli, çalışma sıcaklığı (200 ° C / 392 ° F) ve yalıtım yapısı için NEMA MW-35-C standardına uygundur.İzolasyon, Polyamideimide kaplamalı modifiye Polyesterden yapılmıştır ve sargılı teli kısa devreye karşı korur.Bu telin yüksek sıcaklık özellikleri onu şiddetli termal aşırı yük uygulamaları için uygun hale getirir.

Tel Tipi: Emaye Bakır / Alüminyum / Paslanmaz Çelik Tel

Çap: 0,1-10 mm

Renk: Doğal veya özelleştirilmiş

İzolasyon: Polyester w / Polyamideimide Palto

NEMA Tanımı: MW-35-C

Yapı: Heavy Min-Nom

Sıcaklık Değerlendirmesi: özel talep edildiği gibi

Örnek Spesifikasyon:

Transformatörde Uygulama

Bir transformatör, elektrik enerjisini bir devreden diğerine bobinleri (sargıları) aracılığıyla aktaran bir cihazdır.Motor sargıları için gerekli özellikler, transformatörler için gerekli olanlara benzerdir, ancak çalışma sıcaklıklarında mekanik titreşim ve merkezkaç kuvvetlerine dayanma ek gereksinimi vardır.

Transformatör sargıları normalde bakırdan yapılır, ancak alüminyum, ağırlık ve ilk maliyetin belirleyici faktörler olduğu uygun bir rakiptir.

Kuzey Amerika'da, 15 kilovolt amperden (kVA) daha büyük alçak gerilim, kuru tip transformatörler için sargı malzemesinin baskın seçimi alüminyumdur.Dünyanın diğer pek çok bölgesinde, bakır baskın sargı malzemesidir.Satın alma kararları genellikle kilovat başına para birimi cinsinden ifade edilen zarar değerlemelerinin bir fonksiyonudur.

Transformatör sargılarının imalatında kullanılan bakır, küçük ürünler için tel, daha büyük ekipmanlar için şerit şeklindedir.Küçük ürünler için, telin kırılmadan sarılabilecek kadar güçlü, ancak sıkı sarımlı sarımlar sağlayacak kadar esnek olması gerekir.Yalıtım emayelerinin gerilim altında kırılmaması için şerit ürünler iyi yüzey kalitesine sahip olmalıdır.Şeridin oluşturulması ve paketlenmesi için iyi süneklik şarttır; arada sırada oluşan kısa devre koşulları altında oluşan yüksek elektro-mekanik streslere dayanmak için iyi bir mukavemet gereklidir.Transformatörlerdeki bakır sargı telleri, lake ve emaye gibi tüm modern yalıtım malzemeleri ile uyumludur.Vernikler, bobinlerde en iyi verimi sağlamak için sargıların yakın aralıklarına izin verir.

Alüminyum yerine bakır sargıları seçmek için önemli bir mühendislik nedeni, alan hususlarıdır.Bunun nedeni, bakır sargılı bir transformatörün, alüminyum transformatörlerden daha küçük yapılabilmesidir.Alüminyum transformatörlerde eşit derecelendirmeler elde etmek için, bakır iletkenlere göre% 66 daha büyük bir kesit alanı gereklidir.Bununla birlikte, daha büyük boyutlu iletkenlerin kullanılması, bakır sargılara neredeyse eşdeğer alüminyum sargı mukavemeti ile sonuçlanır.

Bağlantı, bakır sargılı transformatörlerin bir başka önemli avantajıdır.Bakır ile oksidasyonu önlemek için kaliteli bir derz macunu ile temizlik ve fırçalama gerekli değildir.
