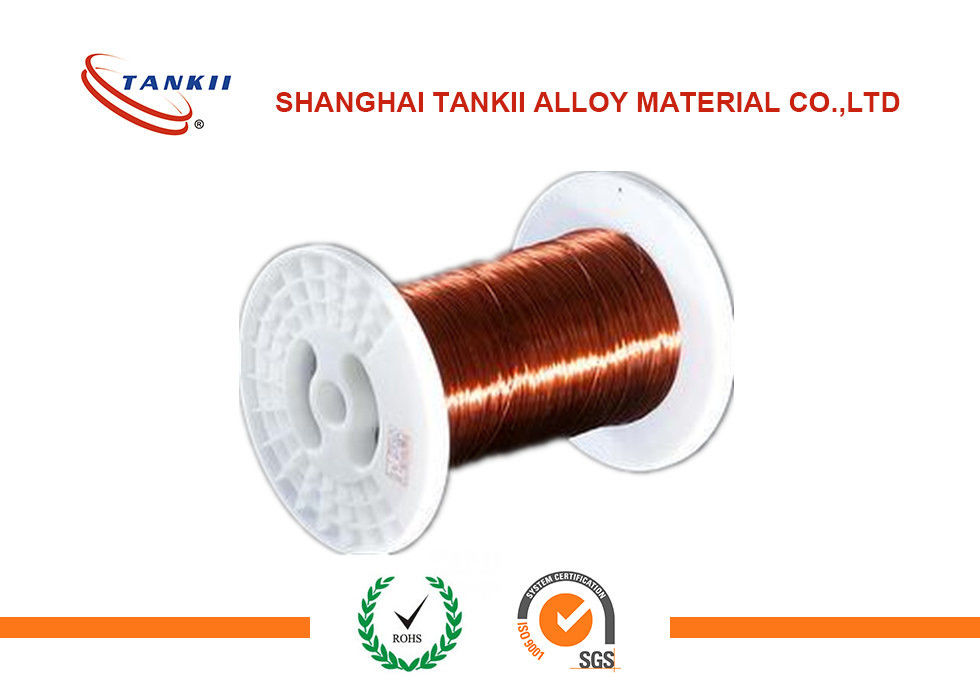

Yuvarlak Bakır Esaslı Nicr Alaşımlı 180 Sınıf Yalıtımlı Emaye Bakır Tel

Yuvarlak Bakır Esaslı Nicr Alaşımlı 180 Sınıf İzoleli Emaye Bakır Tel

1.Malzeme Genel Açıklaması

1)

Manganin tipik olarak% 84 bakır,% 12 manganez ve% 4 nikelden oluşan bir alaşımdır.

Manganin tel ve folyo, neredeyse sıfır sıcaklık direnci katsayısı ve uzun vadeli stabilitesi nedeniyle dirençlerin, özellikle ampermetre şöntünün üretiminde kullanılır.Birkaç Manganin direnci, 1901'den 1990'a kadar Amerika Birleşik Devletleri'nde ohm için yasal standart olarak hizmet etti. Manganin teli, kriyojenik sistemlerde bir elektrik iletkeni olarak da kullanılır ve elektrik bağlantılarına ihtiyaç duyan noktalar arasındaki ısı transferini en aza indirir.

Manganin ayrıca, yüksek basınçlı şok dalgalarının (patlayıcıların patlamasından kaynaklananlar gibi) çalışmaları için ölçüm cihazlarında da kullanılır, çünkü düşük Gerginlik hassasiyet, ancak yüksek hidrostatik basınç hassasiyeti.

2)

Konstantan bir bakır-nikel alaşımıAyrıca şöyle bilinir Eureka, İlerlemek, ve Feribot.Genellikle% 55 bakır ve% 45 nikelden oluşur. Ana özelliği direncidir, geniş bir sıcaklık aralığında sabittir.Benzer şekilde düşük sıcaklık katsayısına sahip diğer alaşımlarmanganin gibi bilinmektedir(Cu₈₆Mn₁₂Ni₂).

Ölçüm içinçok büyük türlerin% 5'i (50.000 mikro yıldız) veya üzeri, tavlanmış konstantan (P alaşımı) normalde seçilen ızgara malzemesidir.Konstantan bu formda çoksünek;ve 0,125 inç (3,2 mm) ve daha uzun ölçü uzunluklarında,>% 20'ye kadar gerilebilir.Bununla birlikte, yüksek döngüsel suşlar altında P alaşımının her döngüde bir miktar kalıcı direnç değişikliği göstereceği ve karşılık gelen birsıfırgerinim ölçerde kayma.Bu özellikten ve tekrarlanan gerilme ile erken ızgara arızası eğilimi nedeniyle, P alaşımı genellikle döngüsel gerinim uygulamaları için tavsiye edilmez.P alaşımı, metallerde kullanım için STC numarası 08 ve 40 ile mevcutturve plastikler, sırasıyla.

2. Emaye Tel Giriş ve uygulamalar

"Emaye" olarak tanımlanmasına rağmen, emaye tel aslında ne bir emaye boya tabakasıyla ne de erimiş cam tozundan yapılmış camsı emaye ile kaplanmış değildir.Modern mıknatıs teli, sert, sürekli bir yalıtım tabakası sağlamak için tipik olarak, genellikle iki farklı bileşime sahip bir ila dört kat (dört film tipi tel durumunda) polimer film yalıtımı kullanır.Mıknatıslı tel yalıtım filmleri, polivinil formal (Formar), poliüretan, poliimid, poliamid, polyester, polyester-poliimid, poliamid-poliimid (veya amid-imid) ve poliimid (artan sıcaklık aralığı sırasına göre) kullanır.Poliimid yalıtımlı mıknatıs teli 250 ° C'ye kadar çalışabilir.Daha kalın kare veya dikdörtgen mıknatıs telinin yalıtımı, genellikle yüksek sıcaklıkta bir poliimid veya fiberglas bantla sarılarak artırılır ve tamamlanan sargılar, yalıtım mukavemetini ve sargının uzun vadeli güvenilirliğini artırmak için genellikle bir yalıtım verniği ile vakumla emprenye edilir.

Kendinden destekli bobinler en az iki katmanla kaplanmış tel ile sarılır, en dışta ısıtıldığında sarımları birbirine bağlayan termoplastiktir.

Vernikli fiberglas iplik, aramid kağıt, kraft kağıt, mika ve polyester film gibi diğer yalıtım türleri de transformatörler ve reaktörler gibi çeşitli uygulamalar için dünya çapında yaygın olarak kullanılmaktadır.Ses sektöründe, bir gümüş yapı teli ve pamuk (bazen balmumu gibi bir tür pıhtılaştırıcı / koyulaştırıcı ile nüfuz etmiş) ve politetrafloroetilen (PTFE) gibi çeşitli diğer yalıtkanlar bulunabilir.Daha eski yalıtım malzemeleri arasında pamuk, kağıt veya ipek vardı, ancak bunlar yalnızca düşük sıcaklık uygulamaları için kullanışlıdır (105 ° C'ye kadar).

İmalat kolaylığı için, bazı düşük sıcaklık dereceli mıknatıs telleri, lehimleme ısısıyla çıkarılabilen yalıtıma sahiptir. Bu, uçlardaki elektrik bağlantılarının önce yalıtımı sıyırmadan yapılabileceği anlamına gelir.

3. Cu-Ni Düşük Dirençli Alaşımın Kimyasal Bileşimi ve Ana Özelliği
