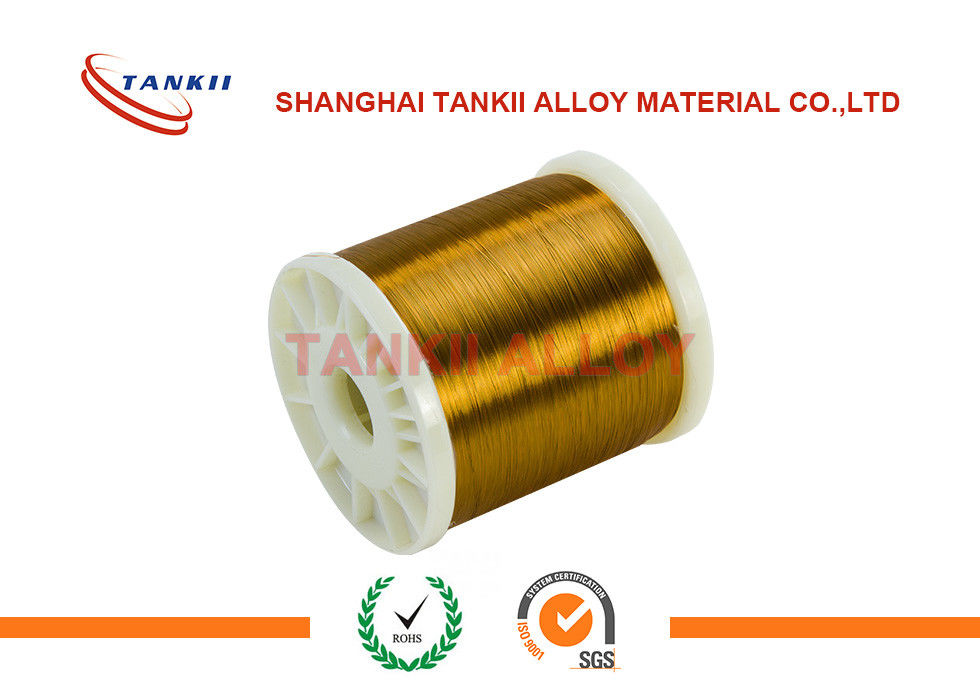

Kapton Vanish Emaye ile 0.1mm Bakır Ve Köstence Tip T Termokupl Tel
Termokupl kablosu, işlem sıcaklık ölçümü için kullanıldığından, enstrümantasyon kabloları olarak da adlandırılabilir. Konstrüksiyon, çift enstrümantasyon kablosuna benzer ancak iletken malzemesi farklıdır. Termokupllar, sıcaklığı algılamak için işlemlerde kullanılır ve gösterge ve kontrol için pirometrelere bağlanır. Termokupl ve pirometre elektriksel olarak termokupl uzatma kabloları / termokupl dengeleme kabloları ile yapılır. Bu termokupl kablolar için kullanılan iletkenlerin, sıcaklığı algılamak için kullanılan termokupl ile benzer termo-elektrik (emf) özelliklerine sahip olmaları gerekir.
Tesisimiz ağırlıklı olarak termokupl tipi KX, NX, EX, JX, NC, TX, SC / RC, KCA, KCB dengeleme telleri üretmekte ve sıcaklık ölçüm cihazları ve kablolarında kullanılmaktadır. Termokupl telafi ürünlerimiz GB / T 4990-2010 'Termokupllar için uzatma ve telafi kablolarının alaşımlı telleri' (Çin Ulusal Standardı) ve ayrıca IEC584-3 'Termokupl parçası 3-telafi teli' (Uluslararası standart) ile uyumludur.
Mineral yalıtımlı kablo (MI kablo), emaye tel, şerit tel, çubuk isteğinize göre Özelleştirilebilir.
Uygulama alanı:
• Isıtma - Fırınlar için gaz brülörleri
• Soğutma - Dondurucular
• Motor koruması - Sıcaklıklar ve yüzey sıcaklıkları
• Yüksek sıcaklık kontrolü - Demir döküm
Müşterilerin isteğine göre farklı renk kodları sağlanabilir.
Termokupl kablo üzerinde ayrıntılı Açıklama
Termokupl Kodu | Zorunlu. tip | Zorunlu. Tel adı | Pozitif | Negatif |
isim | kod | isim | kod |
S | SC | bakır-konstantan 0.6 | bakır | SPC | Köstence 0.6 | SNC |
R, | RC | bakır-konstantan 0.6 | bakır | RPC | Köstence 0.6 | RNC |
K | KKA | Demir constantan22 | Demir | kpca | constantan22 | KNCA |
K | KCB | bakır-konstantan 40 | bakır | KPCB | Köstence 40 | KNCB |
K | KX | Chromel10-NiSi3 | Chromel10 | KPX | NiSi3 | KNX |
N- | NC | Demir-Köstence 18 | Demir | NPC | Köstence 18 | NNC |
N- | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
E | EX | NiCr10-Constantan45 | NiCr10 | EPX | Constantan45 | ENX |
J | JX | Demir-Köstence 45 | Demir | JPX | Köstence 45 | JNX |
T | Teksas | bakır-konstantan 45 | bakır | TPX | Köstence 45 | TNX |
|
Yalıtım ve Kılıf Rengi |
tip | Yalıtım Rengi | Kılıf rengi |
Pozitif | Negatif | G, | 'H |
/ | S | / | S |
SC / RC | KIRMIZI | YEŞİL | SİYAH | GRİ | SİYAH | SARI |
KKA | KIRMIZI | MAVİ | SİYAH | GRİ | SİYAH | SARI |
KCB | KIRMIZI | MAVİ | SİYAH | GRİ | SİYAH | SARI |
KX | KIRMIZI | SİYAH | SİYAH | GRİ | SİYAH | SARI |
NC | KIRMIZI | GRİ | SİYAH | GRİ | SİYAH | SARI |
NX | KIRMIZI | GRİ | SİYAH | GRİ | SİYAH | SARI |
EX | KIRMIZI | KAHVERENGİ | SİYAH | GRİ | SİYAH | SARI |
JX | KIRMIZI | MOR | SİYAH | GRİ | SİYAH | SARI |
Teksas | KIRMIZI | BEYAZ | SİYAH | GRİ | SİYAH | SARI |
Not: G - Genel kullanım için H - Isıya dayanıklı kullanım için S - Hassas sınıf Normal sınıfın işareti yok |
Yalıtım malzemesi:
Malzeme Türü | Sürekli Çalışma Sıcaklığı / ℃ | Aşınma direnci | Kimyasal direnç | Nem direnci | Solvent Direnci | Alev direnci |
PE | 80 | İyi | Mükemmel | Mükemmel | Mükemmel | fakir |
PVC | 105 | Çok iyi | Çok iyi | İyi | adil | Mükemmel |
TPE | 125 | Mükemmel | fakir | İyi | İyi | Mükemmel |
SİLİKON | 200 | İyi | İyi | Mükemmel | Mükemmel | Mükemmel |
FEP | 200 | Mükemmel | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
PFA | 260 | Mükemmel | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
PTFE | 260 | İyi | Mükemmel | Mükemmel | Mükemmel | Mükemmel |
B-CAM ELYAF | 260 | İyi | İyi | adil | İyi | İyi |
G-CAM ELYAF | 510 | fakir | İyi | İyi | Mükemmel | Mükemmel |
Q-CAM ELYAF | 704 | adil | İyi | İyi | Mükemmel | Mükemmel |
FARKLI SİLİKA FİBER | 1100 | İyi | İyi | Mükemmel | Mükemmel | Mükemmel |
MİNERAL İZOLASYON * | 1100 | Mükemmel | Mükemmel | İyi | Mükemmel | Mükemmel |
Teslimat ve Paket:
1. standart ihracat paketi için termokupl tel
2. deniz veya hava yoluyla Teslimat, ödeme aldıktan sonra yaklaşık 5-7 gün içinde
Termokupl tel için emaye malzeme
1. Polyester boya: 155 ℃, 220 ℃
2. Kapton ortadan kaybolur: 300 ℃
Emaye kalınlığı, müşterinin isteğine göre bir katman veya iki katman olabilir.
Emaye termokupl tel hakkında herhangi bir sorunuz varsa, daha fazla bilgi için benimle iletişime geçin.
