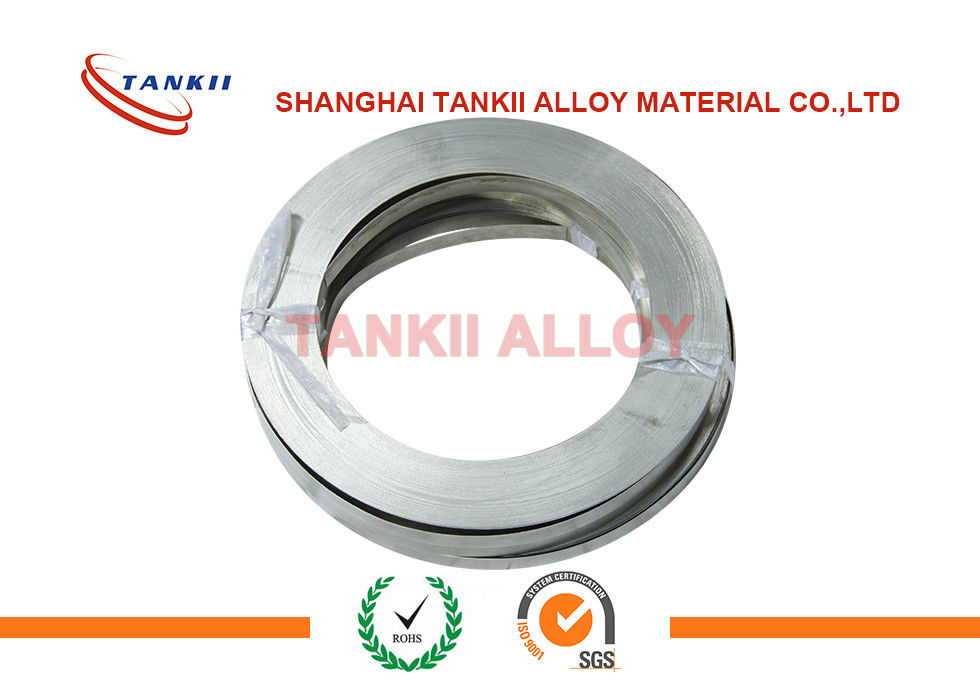

Köstence / Levha Cupronickel Hassas Şerit 0.6mm CuNi44 ROHS Onay

Constantan, genellikle% 55 Bakır ve% 45 Nikelden oluşan bir bakır-nikel alaşımıdır.Ana özelliği, geniş bir sıcaklık aralığında sabit olan direncidir.Manganin (Cu86Mn12Ni2) gibi benzer şekilde düşük sıcaklık katsayılarına sahip diğer alaşımlar da bilinmektedir.

Tüm modern gerinim ölçer alaşımları arasında, Constantan en eski ve hala en yaygın kullanılanıdır.Bu durum, Constantan'ın birçok gerinim ölçer uygulaması için gerekli olan en iyi özellik kombinasyonuna sahip olduğu gerçeğini yansıtır.Bu alaşım, örneğin, gerilme seviyesi ve sıcaklığa göreceli olarak duyarsız olan yeterince yüksek bir gerilme duyarlılığına veya gösterge faktörüne sahiptir.Özdirenci, çok küçük ızgaralarda bile uygun direnç değerlerini elde edecek kadar yüksektir ve sıcaklık dayanım katsayısı aşırı değildir.Ek olarak, konstantan iyi yorulma ömrü ve nispeten yüksek uzama kapasitesi ile karakterizedir.Bununla birlikte, konstantanın 65 ° C'nin (150 ° F) üzerindeki sıcaklıklarda sürekli bir kayma sergileme eğiliminde olduğuna dikkat edilmelidir;ve bu özellik, gerinim ölçerin sıfır stabilitesi saatler veya günler boyunca kritik olduğunda dikkate alınmalıdır.

a) Ni =% 44, Mn =% 1.5, Fe =% 0.5, Cu = Denge

b) A-Alaşım: Çok önemli olarak, konstantan, geniş bir termal genleşme katsayıları yelpazesine uyacak şekilde kendi kendine sıcaklık telafisi için işlenebilir.Bir alaşım, parça olarak ifade edilen ilgili termal genleşme katsayılarına sahip test malzemelerinde kullanılmak üzere 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 ve 50 numaralı öz sıcaklık telafisi (STC) numaralarında tedarik edilir. uzunluk olarak milyonda (veya µm / m) kelvin veya derece Celsius veya derece Fahrenheit.

c) P-alaşımı: Çok büyük suşların ölçümü için,% 5 (50 000 mikro suş) veya üzeri, tavlanmış konstantan (P alaşımı) normalde seçilen ızgara malzemesidir.Bu formdaki Konstantan çok yumuşaktır;ve 0,125 inç (3 mm) ve daha uzun ölçü uzunluklarında>% 20'ye kadar gerilebilir.Bununla birlikte, yüksek döngüsel suşlar altında P alaşımının her döngüde bir miktar kalıcı direnç değişikliği göstereceği ve gerinim ölçerde karşılık gelen sıfır kaymaya neden olacağı akılda tutulmalıdır.Bu özellikten ve tekrarlanan gerilme ile erken ızgara arızası eğilimi nedeniyle, P alaşımı genellikle döngüsel gerinim uygulamaları için tavsiye edilmez.P alaşımı, sırasıyla metaller ve plastikler üzerinde kullanım için STC numarası 08 ve 40 ile mevcuttur.
