Ürün Detayları
Menşe yeri: Shanghai, Çin
Marka adı: TANKII
Sertifika: ISO9001:2015/ ROHS
Model numarası: Ni80Cr20
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 30KG
Fiyat: To negotiate
Ambalaj bilgileri: müşterilerin ihtiyaçlarına göre plastik film ile makara, bobin, karton veya kontrplak durumda
Teslim süresi: 7-12 gün
Ödeme koşulları: L/c, T/T, Western Union, Paypal
Yetenek temini: 2000 + TON + YIL
boyut: |
gereğince, gerektiği gibi |
tip: |
Çıplak |
İletken tipi: |
Katı |
Tel şekli: |
Yuvarlak / Örgülü |
Tel sayısı: |
7,19,37,61 |
Şartname: |
ASTM |
boyut: |
gereğince, gerektiği gibi |
tip: |
Çıplak |
İletken tipi: |
Katı |
Tel şekli: |
Yuvarlak / Örgülü |
Tel sayısı: |
7,19,37,61 |
Şartname: |
ASTM |

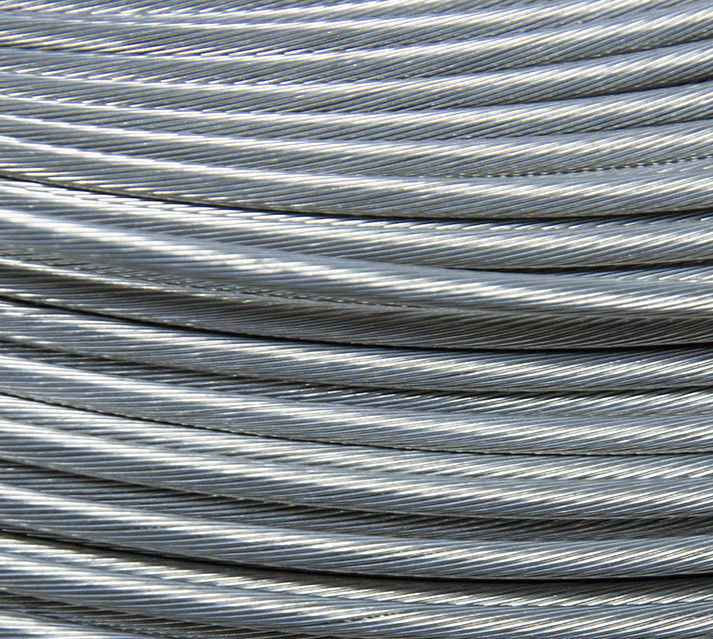

Düz Parlak Yüzeyli 37 * 0.38 Telli Tel / Kablo Nikrom Tel Bobin
Telli Telin Ayrıntılı Açıklaması:
Örgülü tel son derece çok yönlüdür ve bir dizi endüstriyel, ticari ve tüketici uygulamasında kullanılır.Bazı uygulamalar katı iletken teller ve kablolar gerektirse de, daha fazla esneklik derecesi nedeniyle genellikle örgülü tel tercih edilir.
Örgülü kablolar ve teller, havacılık, otomotiv, iletişim, kimya, elektronik, savunma, güvenlik ve tıbbi endüstriler gibi çok fazla kaldırma, destek ve gerilim gerektiren endüstrilerde yoğun olarak kullanılmaktadır.Bu endüstrilerin ihtiyaçlarını ve daha fazlasını karşılamak için, örgülü halat giderek daha fazla uzmanlaşmaktadır.Emin değilseniz, uygun teli seçmek ve potansiyel olarak maliyetli ve tehlikeli mekanik arızalardan kaçınmak için tel halat tedarikçilerine danışılmalıdır.
Örgülü teller, sırasıyla hem tel sayısı hem de tel başına tel miktarı ve ayrıca ipin eğimi ve eğimi listelenerek tanımlanır.Tanımlama kodları, kısaltılmış biçimde listelenen çekirdek türü, iş yükü sınırı ve daha fazlası gibi özellikleri de kapsayabilir.
Bükülü tele takılan bağlantılar, tutturucular, bağlantı parçaları ve diğer donanımlar da yıpranmayı önleme ve bağlanabilirlik açısından farklı derecelerde çok yönlülük sundukları için önemlidir.
Geometrik nedenlerden ötürü, genellikle görülen en düşük tel sayısı 7'dir: biri ortada, 6 tanesi onu çevreleyen yakın temas halinde.Bir sonraki seviye 19'dur, bu da 7'nin üstünde 12 iplikten oluşan başka bir katmandır. Bundan sonra sayı değişir, ancak 37 ve 49 yaygındır, sonra 70 ila 100 aralığında (sayı artık kesin değildir).Bundan daha büyük sayılar, genellikle yalnızca çok büyük kablolarda bulunur.
Telin hareket ettiği uygulama için, 19 kullanılması gereken en düşük değerdir (7 yalnızca telin yerleştirildiği ve sonra hareket etmediği uygulamalarda kullanılmalıdır) ve 49 çok daha iyidir.Montaj robotları ve kulaklık telleri gibi sürekli tekrarlanan hareketin olduğu uygulamalar için 70 ila 100 zorunludur.
Daha fazla esneklik gerektiren uygulamalar için daha da fazla tel kullanılır (kaynak kabloları olağan örnektir, ancak aynı zamanda teli dar alanlarda hareket ettirmesi gereken herhangi bir uygulama).Bir örnek, 5,292 numara 36 numara telden yapılmış 2/0 teldir.İplikler, önce 7 telden oluşan bir demet oluşturularak düzenlenir.Daha sonra bu paketlerden 7 tanesi süper paketler halinde bir araya getirilir.Son olarak, son kabloyu yapmak için 108 süper paket kullanılır.Her tel grubu bir sarmal içinde sarılır, böylece tel büküldüğünde, bir demetin gerilen kısmı, telin daha az gerilmesine izin vermek için sıkıştırılan bir kısma sarmal etrafında hareket eder.
Tel halat gibi, telli telin de üç temel öğesi vardır: tel lifler, teller ve çekirdekler.
İlk bileşenler, bir bütün olarak halata kıyasla çapı nispeten küçük olan soğuk çekilmiş metal çubuklardır.
Bu filamentler, bir tel veya tel grubu oluşturmak için birlikte bükülür veya örülür.İplikler, bitmiş ürünün amaçlanan kullanımına bağlı olarak en az iki veya birkaç düzine kadar filamentten oluşabilir.
Çekirdek, tellerin sarmal bir şekilde sarıldığı elemandır.Çekirdekler metal veya elyaftan yapılabilir ve teller, tabaka olarak bilinen saat yönünde veya saatin tersi yönde göbek çevresinde konumlandırılabilir.
Teller, şeritler ve çekirdekler için seçilen malzemeler çok önemlidir ve amaçlanan kullanımları için uygun güç, esneklik ve aşınma direnci sağlamalıdır.Paslanmaz çelik kablolar, diğer bir dizi çelik kablo türü gibi popülerdir, çünkü bunlar, mukavemet ve aşınma direnci gibi belirli istenen özellikleri sağlarlar.
Bakır ve alüminyum gibi diğer malzemeler iyi elektrik iletkenlikleri nedeniyle seçilebilirken, elektrik direnci için nikel alaşımları seçilir.
Örgülü telin yapımında kullanılan özel malzeme, kullanılacağı uygulamaya göre seçilir.
Diğer önemli hususlar arasında çap, düzleştirme zorluğu, sıcaklık direnci ve ortalama ömür bulunur.
Örgülü tel, daha büyük bir iletken oluşturmak için birbirine sarılmış veya sarılmış bir dizi küçük telden oluşur.Bükülü tel, aynı toplam kesit alanındaki tek telden daha esnektir.Metal yorgunluğuna karşı daha yüksek direnç gerektiğinde, örgülü tel kullanılır.Bu tür durumlar, katı telin sertliğinin montaj veya servis sırasındaki hareketin bir sonucu olarak çok fazla stres üreteceği çoklu baskılı devre kartı cihazlarındaki devre kartları arasındaki bağlantıları içerir;Cihazlar için AC hat kabloları;müzik aleti kabloları;bilgisayar faresi kabloları;kaynak elektrot kabloları;hareketli makine parçalarını bağlayan kontrol kabloları;madencilik makine kabloları;çekilebilir makine kabloları;ve diğerleri.
Yüksek frekanslarda, akım nedeniyle telin yüzeyine yakın hareket eder. cilt etkisitelde artan güç kaybına neden olur.Tellerin toplam yüzey alanı eşdeğer katı telin yüzey alanından daha büyük olduğu için, örgülü tel bu etkiyi azaltabilir gibi görünebilir, ancak sıradan bükülü tel cilt etkisini azaltmaz çünkü tüm teller birlikte kısa devre yapar ve davranır. tek bir iletken olarak.Bükülü tel, aynı çaptaki tek telden daha yüksek dirence sahip olacaktır, çünkü çok telli telin enine kesiti tamamen bakır değildir;teller arasında kaçınılmaz boşluklar vardır (bu, daire içindeki daireler için daire paketleme problemidir).Katı bir tel ile aynı iletken kesitine sahip telli bir telin aynı eşdeğer ölçüye sahip olduğu ve her zaman daha büyük bir çap olduğu söylenir.
Bununla birlikte, birçok yüksek frekanslı uygulama için, yakınlık etkisicilt etkisinden daha şiddetlidir ve bazı sınırlı durumlarda basit çok telli tel yakınlık etkisini azaltabilir.Yüksek frekanslarda daha iyi performans için, ayrı ayrı telleri izole edilmiş ve özel desenlerde bükülmüş litz teli kullanılabilir.
Alaşım Tipi | Çap | Dirençlilik | Çekme | Uzama (%) |
Bükme | Maks. Alan sayısı Sürekli |
Çalışma Hayat |
(mm) | (μΩm) (20 ° C) | Gücü | Zamanlar | Hizmet | (saatler) | ||
(N / mm²) | Sıcaklık (° C) |
||||||
Cr20Ni80 | <0,50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0,50-3,0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
Cr30Ni70 | <0,50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0,50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0,50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | 0,03-12,0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | 0,03-12,0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
