Ürün Detayları
Menşe yeri: Shanghai, Çin
Marka adı: Tankii
Sertifika: ISO9001:2015
Model numarası: 1Cr13Al4
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50KG
Fiyat: Negotiated price
Ambalaj bilgileri: Gerekirse kontrplak paletli o kontrplak durumda veya müşterinin gereksinimlerine göre karton kutuda
Teslim süresi: 25-30 gün
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: 200 + TON + AY
Genişliği: |
5-310mm |
Yüzey: |
Parlak, Pürüzsüz, Temiz |
Örnek: |
Kullanılabilir |
Kalınlığı: |
Gerekli Boyut |
Uygulama: |
Çizim dirençleri |
Diğer Sınıf: |
0Cr23Al5, 0Cr25Al5, vb. |
Genişliği: |
5-310mm |
Yüzey: |
Parlak, Pürüzsüz, Temiz |
Örnek: |
Kullanılabilir |
Kalınlığı: |
Gerekli Boyut |
Uygulama: |
Çizim dirençleri |
Diğer Sınıf: |
0Cr23Al5, 0Cr25Al5, vb. |

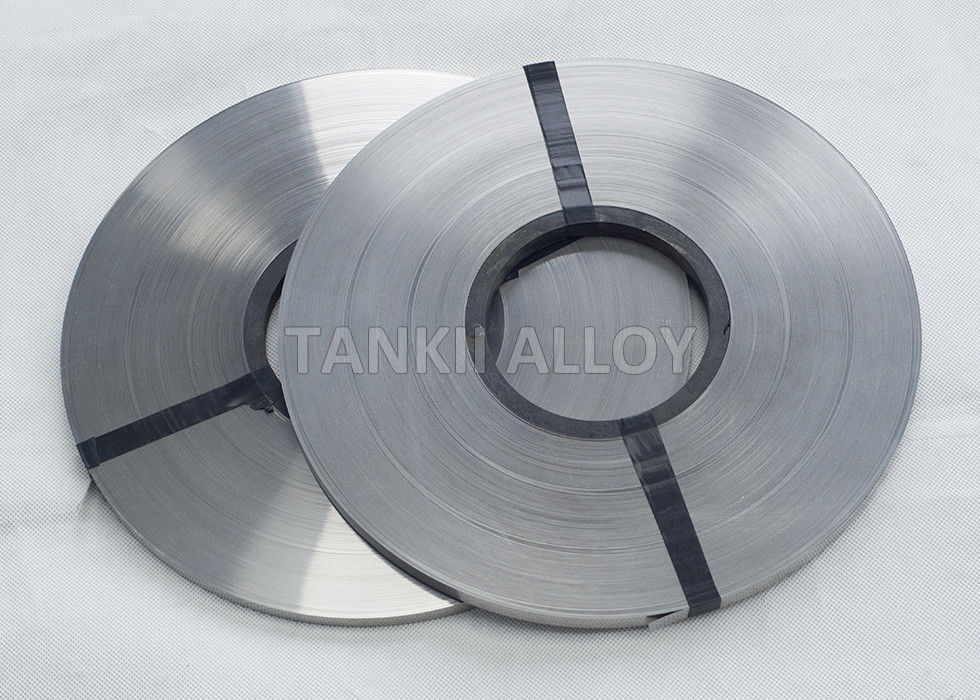

1Cr13Al4 FeCrAl alaşımı Direnç kullanımı için Parlak Düz Şerit/ Geniş Şerit
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1% 20 krom içeren nikel-krom alaşımlı filmin tabaka direnci, 2-3 kilo ohm kadar yüksek olabilir ve yine de iyi bir istikrarı koruyabilir.Toplu nikel-krom alaşımı için 1 sıcaklık direnci katsayısı (TCR) yaklaşık 110 ppm/°C'dir.Küçük miktarda silikon ve alüminyumun nikel-krom ile alaşımı ile sıcaklık istikrarı daha da iyileştirilir.
Uygulama:
Basılı bir kablolama tahtasına yerleştirilen dirençler, daha yüksek güvenilirlik ve daha iyi elektrik performansı ile paketlerin minyatürleştirilmesini sağlayacak.Direnç fonksiyonunu laminat alt yüzeye entegre etmek, ayrı bileşenler tarafından tüketilen PWB yüzey alanını serbest bırakır, daha aktif bileşenlerin yerleştirilmesiyle cihazın işlevselliğini artırmayı sağlar.Onları çeşitli uygulamalarda kullanmak için pratik kılanNikel ve krom, sıcaklık istikrarını iyileştirmek ve termal direnç katsayısını düşürmek için silikon ve alüminyum ile alaşımlıdır.Nikel-krom alaşımlarına dayalı ince bir film direnç katmanı, gömülü direnç uygulamalar için bir malzeme oluşturmak için bakır folyo rulolarına sürekli olarak yerleştirildiBakır ve laminat arasında yer alan ince film direnç katmanı, ayrık dirençler oluşturmak için seçici olarak kazınır.Alaşımların kalınlığını kontrol ederekBu makalede iki nikel-krom malzemesinin kazım metodolojileri, tekdüzelik, güç taşıma, termal özellikleri,yapışma ve kazım çözünürlüğü.
Marka adı | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
Temel kimyasal bileşim % | Kr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
RE | uygun miktarı |
uygun miktarı |
uygun miktarı |
uygun miktarı |
uygun miktarı |
uygun miktarı |
uygun miktarı |
|
Fe | Dinlen. | Dinlen. | Dinlen. | Dinlen. | Dinlen. | Dinlen. | Dinlen. | |
Nb0.5 | Mo1.8-2.2 | |||||||
Maks.sürekli servis temp.of element (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
Direnç μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
yoğunluk (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
Termal iletkenlik KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
Koefitsiyenti hatların genişlemesi α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
Erime noktası | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
Çekim gücü Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
Uzunluğu: Yırtılma % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
Değişiklik Alan % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
Tekrar bükme Sıklık ((F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
Sertlik (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
Mikrografik yapısı |
Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | Ferrit | |
manyetik özellikleri |
manyetik | manyetik | manyetik | manyetik | manyetik | manyetik | manyetik |
