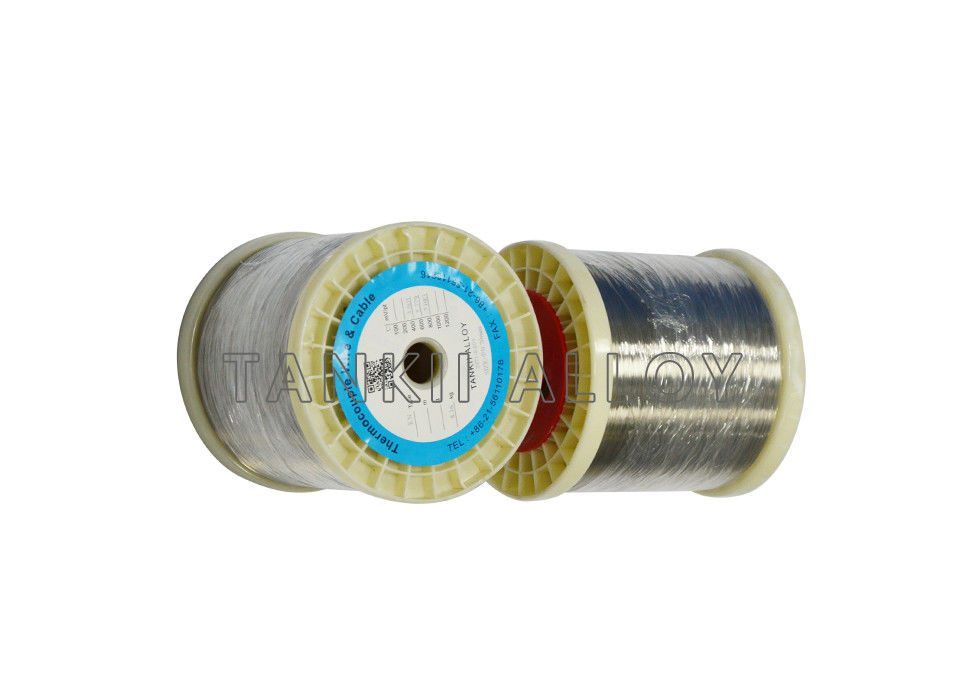

Yüksek Hassasiyetli Termokupl Çıplak Tel Termokupl Telafi Kablosu ISO9001

NiCr NiSi (K Tipi) termokupl çıplak tel, 500 ° C'nin üzerindeki sıcaklıklarda tüm baz metal termokupllarda en geniş kullanımı bulur. Pozitif bacak NiCr'nin (KP) ana kimyasal bileşimi% Ni≈90 ve Cr≈% 10'dur;negatif bacak NiSi (KN) Ni≈97% ve Cr≈3%.Çalışma sıcaklığı aralığı -200 ~ 1300 ° C (kısa süreli) ve 0 ~ 1100 ° C'dir (uzun süreli).
Tip K termokupl çıplak tel, diğer baz metal termokupl çıplak tele göre oksidasyona karşı güçlü bir dirence sahiptir.Platin 67'ye karşı yüksek EMF'ye, mükemmel sıcaklık doğruluğuna, hassasiyete ve kararlılığa ve düşük maliyete sahiptir.Oksitleyici veya inert atmosferler için tavsiye edilir, ancak aşağıdaki durumlarda doğrudan kullanılamaz:
(1) Alternatif olarak oksitleyici ve indirgeyici atmosfer,
(2) Kükürt gazlı atmosfer
(3) Vakumda uzun süre
(4) Hidrojen ve karbon monoksit atmosferi gibi düşük oksitleyici atmosfer
Fe-CuNi (Constantan) (J Tipi) termokupl çıplak tel
Fe-CuNi (tip J) termokupl çıplak tel, Fe-Constantan termokupl çıplak tel olarak da adlandırılır.Pozitif bacak Fe (JP) saf Demirden yapılır ve negatif bacak Constantan'ın (JN) ana kimyasal bileşimi Cu: Ni≈% 55:% 45'tir.Hepsi Constantan olarak adlandırılsa da JN, EN ve TN ile aynı EMF çıktı eğrisini vermez, bunun yerine başka bir Constantan olamaz.
J tipi termokupl çıplak telin çalışma sıcaklığı aralığı -210 ~ 1200 ° C'dir, ancak genellikle Demirin gevrekleşmesi nedeniyle 0 ~ 750 ° C sıcaklık aralığında kullanılır.
J tipi termokupl çıplak tel, iyi sıcaklık doğruluğu, hassasiyeti ve kararlılığı ile Platinum 67'ye karşı oksidasyona karşı iyi bir dirence ve yüksek EMF çıkışına sahiptir.Vakumlu, oksitleyici, indirgeyici veya inert atmosferler için tavsiye edilir, ancak 500 ° C'nin üzerindeki kükürtlü atmosferlerde kullanılamaz.
NiCr-CuNi (Constantan) (Tip E) termokupl çıplak tel
NiCr-CuNi (tip E) termokupl çıplak tel, NiCr-Constantan termokupl çıplak tel olarak da adlandırılır.Pozitif bacak NiCr'nin (EP) ana kimyasal bileşimi Ni: Cr≈90: 10;negatif bacak Constantan (EN) Cu: Ni≈% 55:% 45'dir.EN, TN, JN'nin tümü Constantan olarak adlandırılsa da EN ve TN, JN ile aynı EMF çıkış eğrisini vermez.EN ve TN birbirinin yerine geçebilir, ancak JN ile değiştirilemezler.E tipi termokuplun çalışma sıcaklığı aralığı -200 ~ 900 ° C'dir.
E tipi termokupl çıplak tel, en büyük EMF çıkışına ve en yüksek hassasiyete sahiptir, bu nedenle küçük sıcaklık değişimini ölçmek için idealdir.Ayrıca 300 ° C'ye kadar düşük sıcaklık aralığında iyi bir stabiliteye ve nem atmosferinde iyi anti-korozyon özelliğine sahiptir.Oksitleyici veya inert atmosferler için tavsiye edilir, ancak kükürt gazları ile atmosfer ve atmosferin indirgenmesinde doğrudan kullanılamaz.
Nicrsi-NisiMg (Tip N) termokupl çıplak tel
Nicrsi-NisiMg (Tip N) termokupl çıplak tel, K tipi termokupl telinin sahip olduğu dezavantajları iyileştirmek için geliştirilmiş en yeni baz metal termokupldur.Pozitif bacak Nicrsi'nin (NP) ana kimyasal bileşimi Ni: Cr: Si≈84.4: 14.2: 1.4;negatif bacak NisiMg (NN) Ni: Si: Mg≈95.5: 4.4: 0.1'dir.N tipi termokupl, K tipi çalışan benzer atmosferlerde de kullanılabilir ve çalışma sıcaklığı aralığı -200 ~ 1300 ° C'dir.
Tip N termokupl çıplak tel, K tipi termokupl çıplak tele kıyasla EMF kaymasını ve kısa vadeli EMF değişimini iyileştirir ve K tipi termokupl çıplak telden daha uzun ömürlüdür.Bu nedenle, sıcaklık kontrolü ve ölçümünün özellikle kritik olduğu endüstrilerde, Nthermocouple tipi çıplak tel, uzun ömürlü ve kararlı termal EMF'ye sahip olduğu için diğer termokupl tellere göre daha fazla avantaja sahiptir.
Cu-CuNi (Constantan) (Tip T) termokupl çıplak tel
Cu-CuNi (tip T) termokupl çıplak tel ayrıca Cu-Constantan termokupl teli olarak da adlandırılır.Pozitif bacak Cu (TP) saf Bakırdan yapılır ve negatif bacak Constantan'ın (TN) ana kimyasal bileşimi Cu: Ni≈% 55:% 45'tir.EN, TN, JN'nin tümü Constantan olarak adlandırılsa da, TN ve EN JN ile aynı EMF çıktı eğrisini vermez.EN ve TN birbirinin yerine geçebilir, ancak JN ile değiştirilemezler.T tipi termokupl telinin çalışma sıcaklığı aralığı -200 ~ 350 ° C'dir, Bakırın sahip olduğu düşük oksidasyon direnci nedeniyle, bu aralığın ötesine geçilmesi tavsiye edilmez.
Tip T termokupl çıplak tel, iyi sıcaklık doğruluğu, hassasiyeti ve kararlılığı ile oksidasyona, yüksek EMF çıkışına karşı iyi bir dirence sahiptir.-200 ~ 0 ° C sıcaklık aralığında, daha iyi özelliğe sahiptir, yıl stabilitesi ± 3μV'den azdır.
