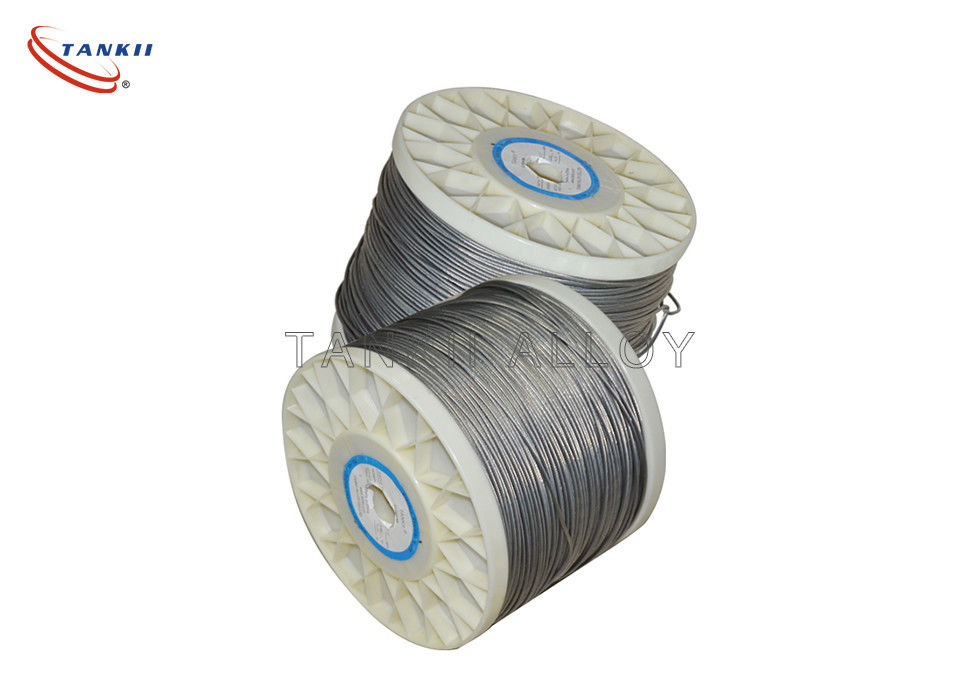

19 * 0.574 0Cr25Al5 Bükülü Halat Tel / Fekral Tel Isıtma Direnç Ekipmanları

19 * 0.574 0Cr25Al5 Isıtma Direnci Ekipmanları İçin Telli Halat Teli

Genel açıklama:

Direnç teli, elektrik dirençleri yapmak için tasarlanmış teldir (bir devredeki akım miktarını kontrol etmek için kullanılır).Daha kısa bir tel kullanılabileceğinden, kullanılan alaşımın yüksek bir dirence sahip olması daha iyidir.Çoğu durumda, direncin kararlılığı birincil öneme sahiptir ve bu nedenle alaşımın direnç katsayısı ve korozyon direnci malzeme seçiminde büyük rol oynar.

Rezistans teli ısıtma elemanları için kullanıldığında (elektrikli ısıtıcılarda, ekmek kızartma makinelerinde ve benzerlerinde), yüksek direnç ve oksidasyon direnci önemlidir.

Bazen direnç teli seramik tozu ile yalıtılır ve başka bir alaşımdan bir tüp içinde kılıflanır.Bu tür ısıtma elemanları elektrikli fırınlarda ve su ısıtıcılarında ve ocaklar için özel formlarda kullanılır.

Tel halat birkaç metal tel tel bükülmüş sarmal bileşik oluşturmak "İp"," serilmiş halat "olarak bilinen bir modelde. Daha büyük çaplı tel halat," kablo döşenmesi "olarak bilinen bir modelde bu tür yerleştirilmiş halatın birden çok ipinden oluşur.

Tel halatlar için çelik teller normalde% 0,4 ila 0,95 karbon içeriğine sahip alaşımsız karbon çeliğinden yapılır.Halat tellerinin çok yüksek mukavemeti, tel halatların büyük gerilme kuvvetlerini desteklemesini ve nispeten küçük çaplı kasnakların üzerinden geçmesini sağlar.

Sözde çapraz örgülü şeritlerde, farklı katmanların telleri birbirini keser.Çoğunlukla kullanılan paralel örgülü şeritlerde, tüm tel katmanlarının döşeme uzunluğu eşittir ve üst üste binen herhangi iki katmanın telleri paraleldir, bu da doğrusal temas sağlar.Dış katmanın teli, iç katmanın iki teli tarafından desteklenir.Bu teller, telin tüm uzunluğu boyunca komşulardır.Paralel yerleştirme şeritleri tek işlemde yapılır.Bu türden tellere sahip tel halatların dayanıklılığı, her zaman çapraz örgülü (nadiren kullanılan) olanlardan çok daha fazladır.İki tel tabakalı paralel örgülü teller, Filler, Seale veya Warrington konstrüksiyonuna sahiptir.

Prensip olarak, spiral halatlar, dış tabakanın tersi yönde en az bir tel tabakası ile bir merkez üzerine sarmal olarak yerleştirilmiş bir tel katmanı grubuna sahip oldukları için yuvarlak tellerdir.Spiral halatlar, dönmeyecek şekilde boyutlandırılabilir, bu da gerilim altında halat torkunun neredeyse sıfır olduğu anlamına gelir.Açık spiral halat yalnızca yuvarlak tellerden oluşur.Yarı kilitli kangal halat ve tam kilitli kangal halat her zaman yuvarlak tellerden yapılmış bir merkeze sahiptir.Kilitli bobin halatları bir veya daha fazla dış profil tel katmanına sahiptir.Yapılarının kir ve su girişini büyük ölçüde engellemesi ve ayrıca yağlama maddesi kaybına karşı koruma avantajı vardır.Ayrıca, kopmuş bir dış telin uçları uygun boyutlara sahipse halatı terk edemeyeceğinden çok önemli bir avantajı daha vardır.

Örgülü tel, daha büyük bir iletken oluşturmak için birbirine sarılmış veya sarılmış bir dizi küçük telden oluşur.Bükülü tel, aynı toplam kesit alanındaki tek telden daha esnektir.Metal yorgunluğuna karşı daha yüksek direnç gerektiğinde, örgülü tel kullanılır.Bu tür durumlar, katı telin sertliğinin montaj veya servis sırasındaki hareketin bir sonucu olarak çok fazla stres üreteceği çoklu baskılı devre kartı cihazlarındaki devre kartları arasındaki bağlantıları içerir;Cihazlar için AC hat kabloları;müzik aleti kabloları;bilgisayar faresi kabloları;kaynak elektrot kabloları;hareketli makine parçalarını bağlayan kontrol kabloları;madencilik makine kabloları;sürüklenen makine kabloları;ve diğerleri.

Yüksek frekanslarda, akım nedeniyle telin yüzeyine yakın hareket eder. cilt etkisitelde artan güç kaybına neden olur.Tellerin toplam yüzey alanı eşdeğer katı telin yüzey alanından daha büyük olduğu için, örgülü tel bu etkiyi azaltabilir gibi görünebilir, ancak sıradan bükülü tel cilt etkisini azaltmaz çünkü tüm teller birlikte kısa devre yapar ve davranır. tek bir iletken olarak.Örgülü bir tel, aynı çaptaki tek telden daha yüksek dirence sahip olacaktır çünkü çok telli telin enine kesiti tamamen bakır değildir;teller arasında kaçınılmaz boşluklar vardır (bu, daire içindeki daireler için daire paketleme problemidir).Katı bir tel ile aynı iletken kesitine sahip telli bir telin aynı eşdeğer ölçüye sahip olduğu ve her zaman daha büyük bir çap olduğu söylenir.

Bununla birlikte, birçok yüksek frekanslı uygulama için, yakınlık etkisicilt etkisinden daha şiddetlidir ve bazı sınırlı durumlarda basit çok telli tel yakınlık etkisini azaltabilir.Yüksek frekanslarda daha iyi performans için, ayrı ayrı telleri izole edilmiş ve özel desenlerde bükülmüş litz teli kullanılabilir.

Bir kablo demetinde ne kadar çok tel örgüsü olursa, tel o kadar esnek, bükülmeye dirençli, kırılmaya karşı dayanıklı ve güçlü hale gelir.Bununla birlikte, daha fazla şerit, üretim karmaşıklığını ve maliyeti artırır.

Geometrik nedenlerden ötürü, genellikle görülen en düşük tel sayısı 7'dir: biri ortada, 6 tanesi onu çevreleyen yakın temas halinde.Bir sonraki seviye 19'dur, bu da 7'nin üstünde 12 iplikten oluşan başka bir katmandır. Bundan sonra sayı değişir, ancak 37 ve 49 yaygındır, sonra 70 ila 100 aralığında (sayı artık kesin değildir).Bundan daha büyük sayılar, genellikle yalnızca çok büyük kablolarda bulunur.

Telin hareket ettiği uygulama için, 19 kullanılması gereken en düşük değerdir (7 yalnızca telin yerleştirildiği ve sonra hareket etmediği uygulamalarda kullanılmalıdır) ve 49 çok daha iyidir.Montaj robotları ve kulaklık telleri gibi sürekli tekrarlanan hareketin olduğu uygulamalar için 70 ila 100 zorunludur.

Daha fazla esneklik gerektiren uygulamalar için daha da fazla tel kullanılır (kaynak kabloları olağan örnektir, ancak aynı zamanda teli dar alanlarda hareket ettirmesi gereken herhangi bir uygulama).Bir örnek, 5,292 numara 36 numara telden yapılmış 2/0 teldir.İplikler, önce 7 tellik bir demet oluşturularak düzenlenir.Daha sonra bu paketlerden 7 tanesi süper paketler halinde bir araya getirilir.Son olarak, son kabloyu yapmak için 108 süper paket kullanılır.Her tel grubu bir sarmal içinde sarılır, böylece tel büküldüğünde, bir demetin gerilen kısmı, telin daha az gerilmesine izin vermek için sıkıştırılan bir kısma sarmal etrafında hareket eder.
