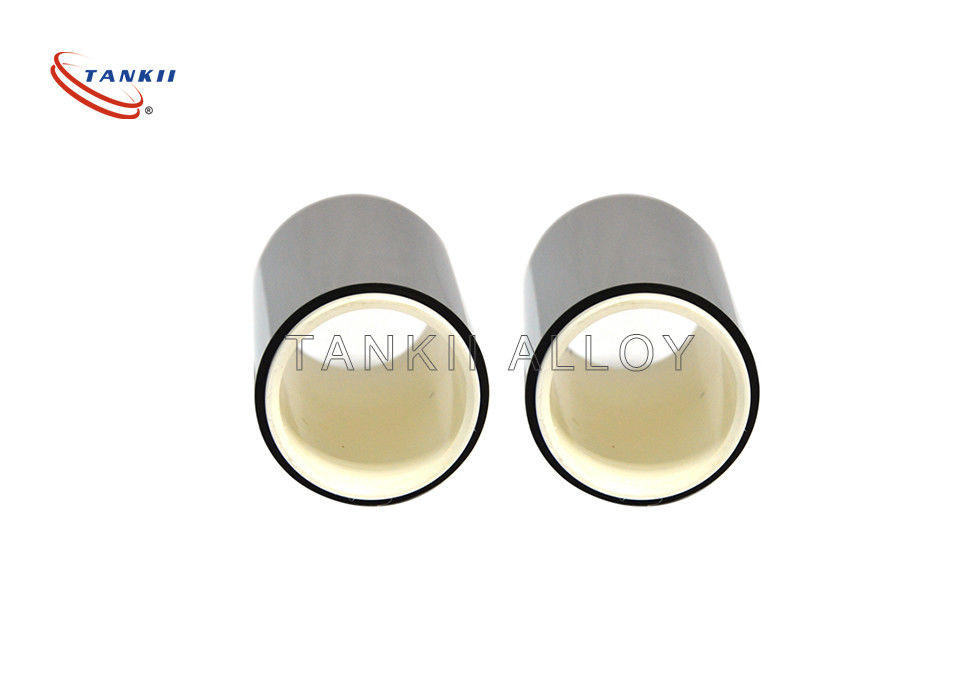

Gerinim Ölçer Uygulaması için 6J22 Evanohm Kararlı Direnç Folyo / Şerit / Bant

6J22 Evanohm Strain Gauge Uygulaması İçin Kararlı Direnç Folyo / Şerit / Bant

Manyetik olmayan bir 80/20 nikel ve krom alaşımı olan Nikrom, yüksek sıcaklıklarda yüksek direnç ve oksidasyona direnç gösterdiği için ısıtma amaçlı en yaygın direnç telidir.Bir ısıtma elemanı olarak kullanıldığında, direnç teli genellikle bobinlere sarılır.Nikrom tel kullanmanın bir zorluğu, genel kalay bazlı elektrik lehiminin onunla bağlanmamasıdır, bu nedenle elektrik gücüne bağlantıların kıvrımlı konektörler veya vidalı terminaller gibi diğer yöntemler kullanılarak yapılması gerekir.

TANKII (Alaşım 875/815), çok çeşitli yüksek sıcaklık uygulamalarında kullanılan bir demir-krom-alüminyum (FeCrAl) alaşımları ailesi.

Konstantan [Cu55Ni45], düşük bir direnç katsayısına sahiptir ve bir bakır alaşımı olarak kolayca lehimlenir.Diğer sabit dirençli alaşımlar arasında manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] ve Evanohm bulunur.

Evanohm nikel-krom alaşımları ailesi [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], bakır ile temas ettiğinde yüksek dirence, düşük sıcaklık katsayısına, düşük elektromotor kuvvetine (Galvani potansiyeli), yüksek gerilme mukavemetine sahiptir ve aynı zamanda çok kararlıdır. ısıl işleme.

Balco [Ni70Fe30] ve benzeri alaşımlar çok yüksek ancak daha doğrusal bir direnç katsayısına sahiptir, bu da onları algılama elemanları için uygun kılar.

Direnç teli olarak özel amaçlar için birçok element ve alaşım kullanılmıştır.Aşağıdaki tablo bazı yaygın malzemelerin direncini listelemektedir.Amorf karbonun özdirenci aslında 3,8 - 4,1 × 10−6 Ω m aralığına sahiptir.

Gerinim ölçer (aynı zamanda yazılan gerinim ölçer), bir nesne üzerindeki gerilimi ölçmek için kullanılan bir cihazdır.Edward E. Simmons ve Arthur C. Ruge tarafından 1938'de icat edilen en yaygın gerinim ölçer tipi, metalik bir folyo modelini destekleyen yalıtkan esnek bir arkalıktan oluşur.Gösterge, nesneye siyanoakrilat gibi uygun bir yapıştırıcıyla tutturulur.Nesne deforme oldukça folyo deforme olur ve elektrik direncinin değişmesine neden olur.Genellikle bir Wheatstone köprüsü kullanılarak ölçülen bu direnç değişikliği, gerilme ile gösterge faktörü olarak bilinen miktarla ilişkilidir.

Gerinim Ölçer Uygulaması:

Gösterge ağının giriş uçlarına bir uyarma gerilimi uygulanır ve çıkış uçlarından bir gerilim okuması alınır.Tipik giriş voltajları 5 V veya 12 V'tur ve tipik çıkış okumaları milivolt cinsindendir.

Folyo gerinim ölçerler birçok durumda kullanılır.Farklı uygulamalar, ölçere farklı gereksinimler getirir.Çoğu durumda, gerinim ölçerin yönü önemlidir.

A bağlı göstergeler yük hücresinormalde onlarca yıl olmasa da, birkaç yıl boyunca sabit kalması beklenir;dinamik bir deneyde yanıtı ölçmek için kullanılanların nesneye yalnızca birkaç gün bağlı kalması, bir saatten daha az enerji alması ve bir saniyeden daha az çalışması gerekebilir.

Gerinim ölçerler alt tabakaya özel bir yapıştırıcıyla tutturulur.Tutkal türü, ölçüm sisteminin gerekli kullanım ömrüne bağlıdır.Kısa süreli ölçümler için (birkaç haftaya kadar) siyanoakrilat yapıştırıcı uygundur, uzun ömürlü kurulum için epoksi yapıştırıcı gereklidir.Genellikle epoksi yapıştırıcı yüksek sıcaklıkta kürleme gerektirir (yaklaşık 80-100 ° C'de).Gerinim ölçerin yapıştırılacağı yüzeyin hazırlanması çok önemlidir.Yüzey düzeltilmeli (örneğin çok ince zımpara kağıdı ile), çözücülerle kirden arındırılmalı, ardından çözücü kalıntıları kaldırılmalı ve hazırlanan alanın oksitlenmesini veya kirlenmesini önlemek için bundan hemen sonra gerinim ölçer yapıştırılmalıdır.Bu adımlar izlenmezse, yüzeye bağlanan gerinim ölçer güvenilmez olabilir ve öngörülemeyen ölçüm hataları üretilebilir.

Gerinim ölçer tabanlı teknoloji, Basınç sensörleri.Basınç sensörlerinde kullanılan göstergeler genellikle silikon, polisilikon, metal film, kalın film ve yapıştırılmış folyodan yapılır.
