Ürün ayrıntıları:
|
| Uygulama: | Flanş Plakası | Yüzey: | parlak |
|---|---|---|---|
| Yoğunluk: | 8.2 | HS KODU: | 7408229000 |
| Vurgulamak: | Termal Bimetal Şerit,Chace 2400 Bimetal Şerit,Mekanik Cihazlar Bimetal Şerit |
||

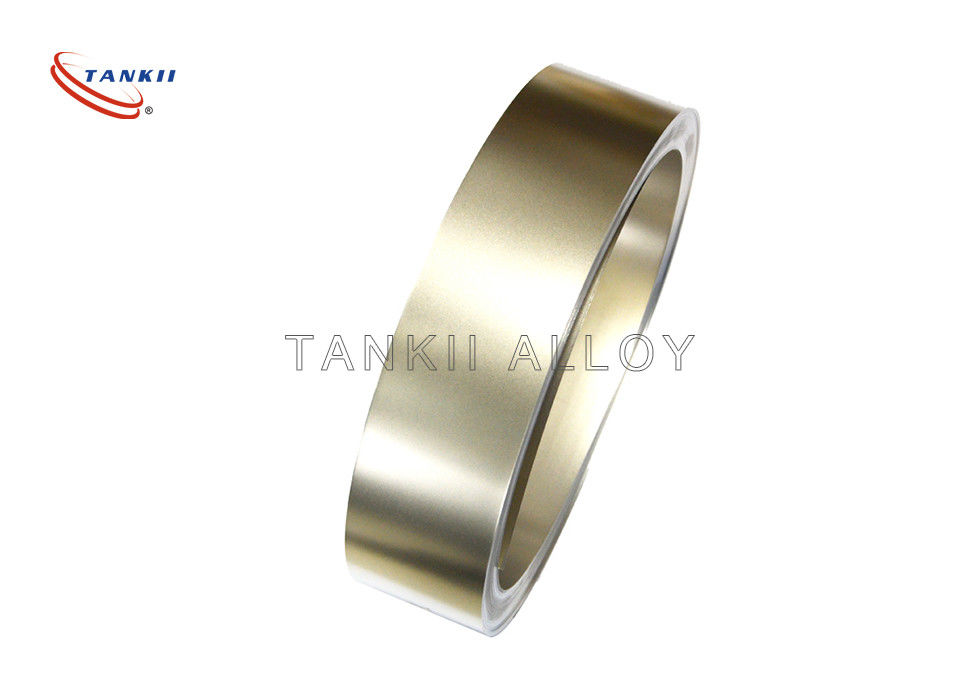

Chace 2400 Termal bimetal şerit
Bimetalik şerit, sıcaklık değişimini mekanik yer değiştirmeye dönüştürmek için kullanılır.Şerit, ısıtıldıkça farklı oranlarda genişleyen, genellikle çelik ve bakır veya bazı durumlarda çelik ve pirinçten oluşan iki farklı metal şeritten oluşur.Şeritler, perçinleme, sert lehimleme veya kaynaklama yoluyla uzunlukları boyunca birbirine birleştirilir.Farklı genişlemeler, düz şeridi ısıtıldığında bir yöne ve başlangıç sıcaklığının altına soğutulduğunda ters yönde bükülmeye zorlar.Daha yüksek ısıl genleşme katsayısına sahip metal, şerit ısıtıldığında eğrinin dış tarafında, soğutulduğunda ise iç taraftadır.
Şeridin yana doğru yer değiştirmesi, iki metalin birindeki küçük uzunlamasına genişlemeden çok daha büyüktür.Bu etki, bir dizi mekanik ve elektrikli cihazda kullanılır.Bazı uygulamalarda bimetal şerit düz biçimde kullanılır.Diğerlerinde, kompakt olması için bir bobine sarılır.Sarmal versiyonun daha uzun olması, gelişmiş hassasiyet sağlar.
İki metaldeki termal genleşmedeki farkın, şeridin çok daha büyük bir yanlamasına yer değiştirmesine nasıl yol açtığını gösteren bir bimetal şerit diyagramı
Kimyasal bileşim(%)
| Derece | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | Bal. |
| Derece | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0,35 | 0.15 ~ 0.3 | 0.3 ~ 0.6 | ≤0.02 | ≤0.02 | 21 ~ 23 | 2.0 ~ 4.0 | - | Bal. |
Kompozisyon
| Derece | Chace 2400 |
| Yüksek genleşme tabakası | Ni22Cr3 |
| Düşük genleşme katmanı | Ni36 |
Tedarik tarzı
| Alaşım Adı | Tür | Boyut | ||
| Chace 2400 | Şerit | W = 5 ~ 120 mm | T = 0,1 ~ 5 mm | |
Tipik Fiziksel özellikler
| Yoğunluk (g / cm3) | 8.2 |
| 20ºC'de elektrik direnci (OMmm2 / m) | % 0.8 ± 5 |
| Isı iletkenliği, λ / W / (m * ºC) | 22 |
| Elastik Modülü, E / Gpa | 147 ~ 177 |
| Bükme K / 10-6ºC-1 (20 ~ 135ºC) | 14.3 |
| Sıcaklık bükme hızı F / (20 ~ 130ºC) 10-6ºC-1 | % 26,2 ±% 5 |
| İzin verilen sıcaklık (ºC) | -70 ~ 350 |
| Doğrusal sıcaklık (ºC) | -20 ~ 180 |
