Ürün ayrıntıları:
|
Ürün adı: | Emaye Gümüş Kaplama Bakır Tel | İletken Malzemesi: | bakır |
---|---|---|---|
tip: | emaye | Sınıf: | 130,155,180,200,260 |
İzolasyon Malzemesi: | Poliüretan | Model numarası.: | QA-1/180 |
Vurgulamak: | Emaye Gümüş Kaplama Bakır Tel,Poliüretan Emaye Tel,Jeneratör Emaye Tel |

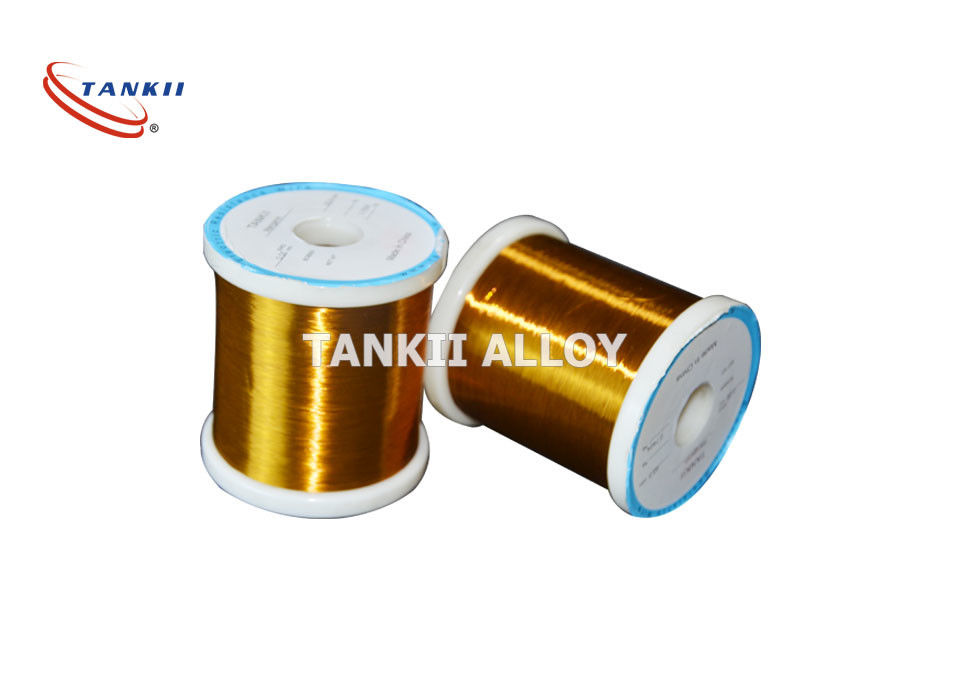

Yüksek Sıcaklık Çok Renkli Poliüretan Emaye Gümüş Kaplama Bakır Tel
Mıknatıs teli veya emaye tel, çok ince bir yalıtım tabakası ile kaplanmış bakır veya alüminyum bir teldir.Transformatörlerin, indüktörlerin, motorların, jeneratörlerin, hoparlörlerin, sabit disk kafalı aktüatörlerin, elektromıknatısların, elektro gitar manyetiklerinin ve sıkı yalıtılmış tel bobinleri gerektiren diğer uygulamaların yapımında kullanılır.
Telin kendisi çoğunlukla tamamen tavlanmış, elektrolitik olarak rafine edilmiş bakırdır.Alüminyum mıknatıs teli bazen büyük transformatörler ve motorlar için kullanılır.Yalıtım, adından da anlaşılacağı gibi, tipik olarak emaye yerine sert polimer film malzemelerinden yapılır.
Orkestra şefi
Mıknatıs teli uygulamaları için en uygun malzemeler, özellikle bakır olmak üzere alaşımsız saf metallerdir.Kimyasal, fiziksel ve mekanik özellik gereksinimleri gibi faktörler göz önüne alındığında, bakır, mıknatıs teli için ilk tercih edilen iletken olarak kabul edilir.
Çoğu zaman, mıknatıs teli, elektromanyetik bobinler yaparken daha yakın sarım sağlamak için tamamen tavlanmış, elektrolitik olarak rafine edilmiş bakırdan oluşur.Yüksek saflıkta oksijensiz bakır kaliteleri, atmosferlerin azaltılmasında veya hidrojen gazı ile soğutulan motorlarda veya jeneratörlerde yüksek sıcaklık uygulamaları için kullanılır.
Alüminyum mıknatıs teli bazen büyük transformatörler ve motorlar için alternatif olarak kullanılır.Düşük elektrik iletkenliği nedeniyle, alüminyum tel, karşılaştırılabilir DC direnci elde etmek için bakır telden 1,6 kat daha büyük bir kesit alanı gerektirir.
yalıtım
"Emaye" olarak tanımlansa da, emaye tel aslında bir emaye boya tabakası veya erimiş cam tozundan yapılmış camsı emaye ile kaplanmamıştır.Modern mıknatıs teli, sert, sürekli bir yalıtım katmanı sağlamak için genellikle iki farklı bileşimden oluşan bir ila dört katman (dört film tipi tel durumunda) polimer film yalıtımı kullanır.Mıknatıslı tel yalıtım filmleri (artan sıcaklık aralığına göre) polivinil formal (Formvar), poliüretan, poliamid, polyester, polyester-poliimid, poliamid-poliimid (veya amid-imid) ve poliimid kullanır.Poliimid yalıtımlı mıknatıs teli 250 °C'ye kadar çalışabilir.Daha kalın kare veya dikdörtgen mıknatıs telinin yalıtımı, genellikle, yüksek sıcaklıkta bir poliimid veya cam elyaf bant ile sarılarak artırılır ve tamamlanan sargılar, yalıtım gücünü ve sargının uzun vadeli güvenilirliğini artırmak için genellikle bir yalıtım verniği ile vakumla emprenye edilir.
Kendinden destekli bobinler, en dışta ısıtıldığında dönüşleri birbirine bağlayan bir termoplastik olan en az iki katmanla kaplanmış tel ile sarılır.
Cilalı fiberglas iplik, aramid kağıt, kraft kağıt, mika ve polyester film gibi diğer yalıtım türleri de transformatörler ve reaktörler gibi çeşitli uygulamalar için dünya çapında yaygın olarak kullanılmaktadır.Ses sektöründe, gümüş konstrüksiyondan bir tel ve pamuk (bazen balmumu gibi bir tür pıhtılaştırıcı madde/kalınlaştırıcı ile geçirgendir) ve politetrafloroetilen (Teflon) gibi çeşitli diğer yalıtkanlar bulunabilir.Daha eski yalıtım malzemeleri arasında pamuk, kağıt veya ipek bulunur, ancak bunlar yalnızca düşük sıcaklıklı uygulamalarda (105 °C'ye kadar) kullanışlıdır.
Üretim kolaylığı için, bazı düşük sıcaklık dereceli mıknatıs telleri, lehimleme ısısıyla çıkarılabilen yalıtıma sahiptir.Bu, uçlardaki elektrik bağlantılarının, önce yalıtımı soymadan yapılabileceği anlamına gelir.
Emaye Tip | Polyester | Modifiye Polyester | polyester-imid | poliamid-imid | polyester-imid /Poliamid-imid |
Yalıtım Tipi | PEW/130 | PEW(G)/155 | EIW/180 | EI/AIW/200 | EIW(EI/AIW)220 |
termal sınıf | 130, SINIF B | 155, SINIF F | 180, SINIF H | 200, SINIF C | 220, SINIF N |
Standart |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
IEC60317-0-2 IEC60317-29 MW36-A |
