Ürün Detayları
Menşe yeri: Çin
Marka adı: Alloy 4J29
Sertifika: ISO 9001 and RoHS
Model numarası: Kovar / 4J29
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10kg
Fiyat: USD 30~50/ kg
Ambalaj bilgileri: Su geçirmez kağıt, Karton ve Ahşap Kasa
Teslim süresi: 4-8 hafta
Ödeme koşulları: T/T, Western Union, L/C, Paypal
Yetenek temini: ayda 30000KG
Şekil: |
Şerit, Folyo, Levha, Tel |
Şart: |
Parlak/ Oksitlenmiş; Yumuşak sert |
Standart: |
YB/T5231-2005 / ГОСТ 14080-78 |
Renk: |
gümüş |
bobin ağırlığı: |
1~45 KG |
Şekil: |
Şerit, Folyo, Levha, Tel |
Şart: |
Parlak/ Oksitlenmiş; Yumuşak sert |
Standart: |
YB/T5231-2005 / ГОСТ 14080-78 |
Renk: |
gümüş |
bobin ağırlığı: |
1~45 KG |

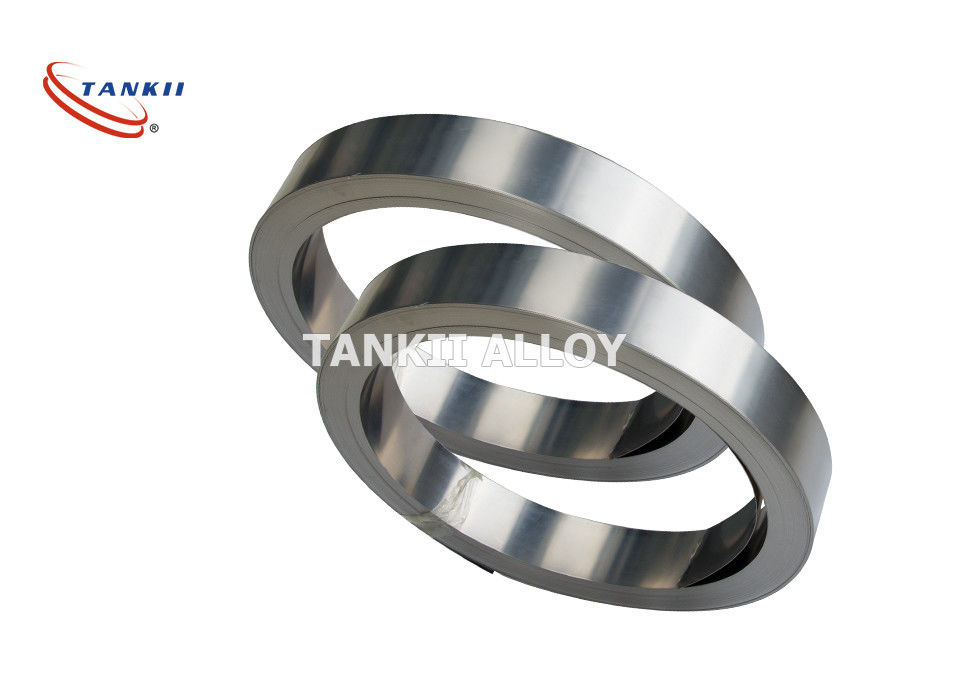

4j29 Şerit 0.15mm * 20mm Kabuk Metal Seramik Damgalama için
(Ortak İsim: Kovar, Nilo K, KV-1, Dilver Po, Vacon 12)
Alaşım-4J29, Kovar alaşımı olarak da bilinir.ampuller, vakum tüpleri, katot ışın tüpleri gibi elektronik cihazlarda ve kimya ve diğer bilimsel araştırmalarda vakum sistemlerinde gerekli olan güvenilir bir camdan metale conta ihtiyacını karşılamak için icat edildi.Çoğu metal, termal genleşme katsayıları cam ile aynı olmadığı için camı sızdırmaz hale getiremez, bu nedenle bağlantı fabrikasyondan sonra soğurken, cam ve metalin farklı genleşme oranlarından kaynaklanan gerilimler bağlantının çatlamasına neden olur.
(-Kovar)
Kovar, borosilikat camın termal genleşme özellikleriyle (30 ve 200 °C arasında ~5 × 10?6 /K, ila ~10 × 10?6 /K) uyumlu olacak şekilde tasarlanmış Fernico ile bileşimsel olarak özdeş bir nikel-kobalt demir alaşımıdır. 800 °C'de) bir dizi sıcaklık üzerinde doğrudan mekanik bağlantılara izin vermek için.Vakum tüpleri (valfler), X-ışını ve mikrodalga tüpleri ve bazı ampuller gibi elektronik parçaların cam zarflarına giren elektrolizle kaplanmış iletkenlerde uygulama bulur.
Kovar adı genellikle bu özel termal genleşme özelliklerine sahip Fe-Ni alaşımları için genel bir terim olarak kullanılır.Minimum termal genleşme sergileyen ilgili özel Fe-Ni alaşımı Invar'a dikkat edin.
Alloy-4J29, ampuller, vakum tüpleri, katot ışın tüpleri gibi elektronik cihazlarda ve kimya ve diğer bilimsel araştırmalarda vakum sistemlerinde gerekli olan güvenilir bir camdan metale conta ihtiyacını karşılamak için icat edildi.Çoğu metal, termal genleşme katsayıları cam ile aynı olmadığı için camı sızdırmaz hale getiremez, bu nedenle bağlantı fabrikasyondan sonra soğurken, cam ve metalin farklı genleşme oranlarından kaynaklanan gerilimler bağlantının çatlamasına neden olur.
Alloy-4J29 sadece cama benzer bir termal genleşmeye sahip olmakla kalmaz, aynı zamanda lineer olmayan termal genleşme eğrisi genellikle bir cama uyacak şekilde yapılabilir, böylece eklemin geniş bir sıcaklık aralığını tolere etmesine izin verir.Kimyasal olarak, nikel oksit ve kobalt oksitten oluşan ara oksit tabakası aracılığıyla cama bağlanır;kobalt ile indirgenmesi nedeniyle demir oksit oranı düşüktür.Bağ gücü, oksit tabakasının kalınlığına ve karakterine büyük ölçüde bağlıdır.Kobaltın varlığı, oksit tabakasının erimiş camda daha kolay erimesini ve çözülmesini sağlar.Gri, gri-mavi veya gri-kahverengi renk iyi bir sızdırmazlığı gösterir.Metalik bir renk oksit eksikliğini gösterirken siyah renk aşırı oksitlenmiş metali gösterir ve her iki durumda da zayıf bir bağlantıya yol açar.
Esas olarak elektrikli vakum bileşenleri ve emisyon kontrolü, şok tüpü, ateşleme tüpü, cam magnetron, transistörler, conta fişi, röle, entegre devre kablosu, şasi, braketler ve diğer mahfaza sızdırmazlıklarında kullanılır.
Normal bileşim%
Ni |
28,5~29,5 | Fe | bal. | ortak | 16.8~17.8 | Si | ≤0.3 |
ay | ≤0.2 | Cu | ≤0.2 | cr | ≤0.2 | Mn | ≤0.5 |
C | ≤0.03 | P | ≤0.02 | S | ≤0.02 |
Çekme Dayanımı, MPa
durum kodu |
Şart | Tel | şerit |
R | Yumuşak | ≤585 | ≤570 |
1/4I | 1/4 Sert | 585~725 | 520~630 |
1/2I | 1/2 Sert | 655~795 | 590~700 |
3/4I | 3/4 Sert | 725~860 | 600~770 |
ben | Sert | ≥850 | ≥700 |
Tipik Fiziksel özellikler
Yoğunluk (g/cm3) |
8.2 |
20ºC'de elektrik direnci(mm2/m) | 0.48 |
Direnç sıcaklık faktörü(20ºC~100ºC)X10-5/ºC | 3.7~3.9 |
Kür noktası Tc/ ºC | 430 |
Elastik Modül, E/ Gpa | 138 |
genişleme katsayısı
θ/ºC | α1/10-6ºC-1 | θ/ºC | α1/10-6ºC-1 |
20~60 | 7.8 | 20~500 | 6.2 |
20~100 | 6.4 | 20~550 | 7.1 |
20~200 | 5.9 | 20~600 | 7.8 |
20~300 | 5.3 | 20~700 | 9.2 |
20~400 | 5.1 | 20~800 | 10.2 |
20~450 | 5.3 | 20~900 | 11.4 |
Termal iletkenlik
θ/ºC | 100 | 200 | 300 | 400 | 500 |
λ/ W/(m*ºC) | 20.6 | 21.5 | 22,7 | 23.7 | 25.4 |
ısıl işlem süreci | |
Stres giderme için tavlama | 470~540ºC'ye ısıtılır ve 1~2 saat tutulur.soğuk aşağı |
tavlama | 750~900ºC'ye ısıtılmış vakumda |
Bekleme süresi | 14 dak~1sa. |
soğutma hızı | 200 ºC'ye soğutulmuş 10 ºC/dk'dan fazla değil |
