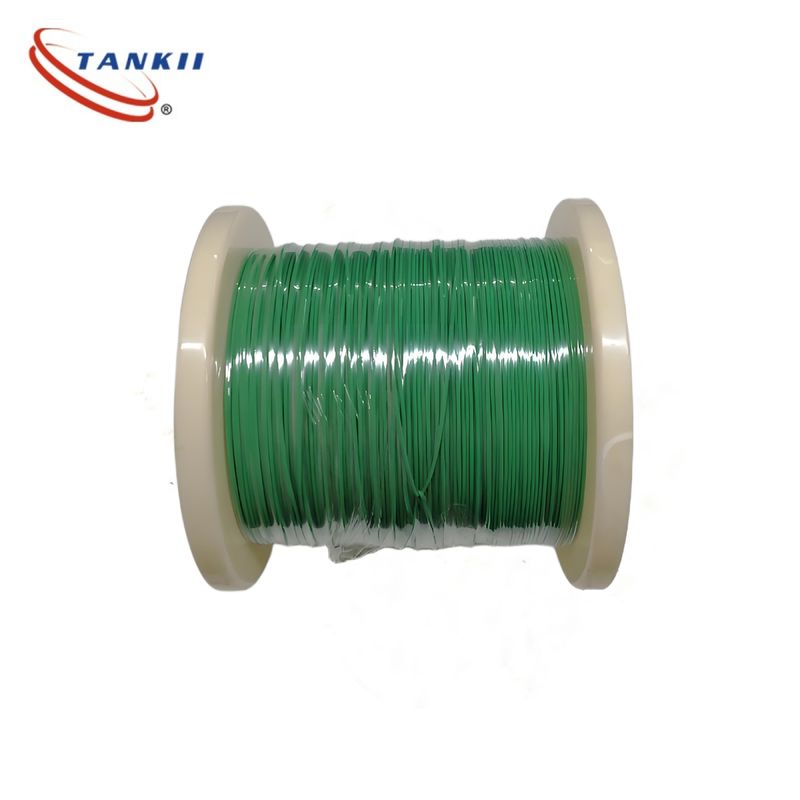

IEC Standart Renk Kodlaması Yeşil ve Beyaz FEP yalıtımlı 0.5mm tek iletkenli K Tipi Termokop kablosu
Endüstriyel, otomotiv ve bilimsel uygulamalarda doğru ısı kablosunu seçmek, doğru sıcaklık algılaması için kritiktir.Adım adım çerçeveTeknik kriterlere ve gerçek dünyadaki düşüncelere dayanarak:
Termokopül kabloları kullanmalıdırtelafi telleriVoltaj değişiminden kaçınmak için termokopül alaşımıyla aynı Seebeck katsayısı ile.
İzolasyonu seçinSürekli çalışma sıcaklığıve kimyasal maruziyet:
- Yüksek sıcaklık (> 500°C):
- Mineral yalıtılmış (MI): MgO tozu + paslanmaz çelik kılıf (200-1300°C, patlama bölgeleri için ATEX/IECEx sertifikalı).
- FEP/PTFE: 200-260°C, asitlere dayanıklı (örneğin kimyasal reaktörler).
- Orta Temel (100-500°C):
- Silikon Kauçuk: 180°C, hareketli makineler için esnek (örneğin, konveyör kemerleri).
- Teflon cam lif: 250°C, aşınmaya dayanıklı (metal döküm).
- Düşük sıcaklık (< 100°C):
- PVC: 70°C, kapalı kullanım için uygun maliyetli (örneğin gıda işleme).
- Nem/korozyon:
- Kullanımıpaslanmaz çelik(IP67/IP68) ıslak ortamlar için (örneğin, buhar boruları).
- EkleEtilen propilen kauçuk (EPR)Tuzlu suya dayanıklı bir ceket (deniz kazanları).
- EMI/RFI müdahalesi:
- Kalkanlı kablolar(pürüzlü bakır veya alüminyum folyo) yüksek voltajlı alanlarda (örneğin motorların yakınında) gürültüyü azaltır.
- Dönmüş çiftler(30 dönme/m) daha fazla indüktif koplama (ASTM E1137 standardı) en aza indüktif koplama.
- Mekanik Sıkıntı:
- ezilme direnci için birbirine kilitlenmiş metal bant (inşaat ekipmanları).
- Esnek silikon(5 milyon bükme döngüsü) robotik veya dönen makineler için.
- Çizgi (AWG):
- Kısa sürüşler için daha küçük ölçüm (24-26AWG) (<10m, örneğin laboratuvar aletleri).
- Voltaj düşüşünü azaltmak için uzun mesafeler (> 50m) için daha büyük çap (18-20AWG).
- Ceket Renk Kodlaması:
- Hızlı tanımlama için ANSI/ISA standartlarına uyun (örneğin, K tipi = kırmızı (((+) / beyaz ((-), J tipi = siyah ((+) / beyaz ((-))).
- İptal:
- Kalıplandırılmış konektörler (örneğin, otomasyon için M12) karşılaştırıldığında (özel montajlar için). Önceden bitirilmiş kablolar kurulum hatalarını% 60 oranında azaltır (Field Report, 2024)
K tipi (nikel krom nikel alüminyum) kablo (KX)
Temel özellikler: ± 2.2 ° C hata (1000 ° C), oksidasyon direnci, yüksek maliyet etkinliği
Tipik senaryo:
▶ Endüstriyel fırın/keton (800-1200 ° C): çimento fabrikasının döner fırını (toz ve yüksek sıcaklığa dayanıklı)
▶ Otomotiv motor testleri: silindir gövde sıcaklığı izleme (geniş sıcaklık aralığı -40 ° C'den 1000 ° C'ye kadar)
▶ Hata durumu: Bir elektrik santrali yanlışlıkla BX kablosu (B tipi telafi tel) kullanmış ve bunun sonucunda fırın sıcaklığı 15 ° C'ye düşmüş ve yanma verimliliği düşmüştür
Renk kodlaması:
Uygulamalar:
Termokopül kablosunun geniş bir uygulama yelpazesi vardır:
- Endüstriyel imalat:
- Metalürji: Çelik üretiminde, demir üretiminde ve diğer metalürjik işlemlerde, termokopüler kablolar yüksek fırınlar, elektrikli fırınlar ve dönüştürücüler gibi fırınlardaki yüksek sıcaklıkları izlemek için kullanılır.Bu, erime sürecini kontrol etmeye ve metal ürünlerin kalitesini sağlamaya yardımcı olur.
- Kimya endüstrisi: Kimyasal reaksiyonlar genellikle belirli sıcaklık koşullarında gerçekleşir.ve kimyasal reaksiyonların normal ilerlemesini ve üretim sürecinin güvenliğini sağlamak için diğer ekipmanlar.
- Seramik ve cam üretimi: Seramik ve cam üretimi yüksek sıcaklıkta yanma ve erime işlemleri gerektirir.Termokouple kabloları, fırınlarda ve fırınlarda sıcaklığı izlemek için, yanma sıcaklığını kontrol etmek ve ürünlerin kalitesini sağlamak için kullanılır.
- Elektrik üretimi: Elektrik santrallerinde, ısı çiftleri kabloları kazanların, buhar türbinlerinin,ve diğer ekipmanların çalışma durumunu izlemek ve elektrik üretimi sisteminin güvenli ve verimli çalışmasını sağlamak için.
- Otomotiv endüstrisi: Termokopül kabloları, motor egzoz gazlarının, katalitik dönüştürücülerin ve diğer bileşenlerin sıcaklığını ölçmek için otomotiv endüstrisinde kullanılır.Bu, motorun performansını ve emisyon kontrol sistemini izlemeye yardımcı olur, ve aynı zamanda yeni otomotiv motorlarının test ve geliştirilmesinde de kullanılır.
- Havacılık endüstrisi: Havacılık alanında, termokopüler kablolar uçak motorlarının, roket motorlarının ve diğer yüksek sıcaklıklı bileşenlerin sıcaklığını ölçmek için kullanılır.Bu, uçuş sırasında havacılık araçlarının güvenliğini ve güvenilirliğini sağlamak için çok önemlidir..
- Gıda endüstrisi: Gıda işleme endüstrisinde, fırınların, sterilizasyon ekipmanlarının,ve diğer işleme ekipmanları gıda işleme güvenliğini ve kalitesini sağlamak için.
- Laboratuvar ve bilimsel araştırma: Termokopül kabloları çeşitli deneylerde ve araştırma projelerinde sıcaklık ölçümü için laboratuvarlarda ve bilimsel araştırma kurumlarında yaygın olarak kullanılır.Kimyasal deneyler, ve biyolojik araştırmalarda, örneklerin ve reaksiyon sistemlerinin sıcaklığını ölçmek için termoküp kabloları kullanılır.
- HVAC sistemleri: Isıtma, havalandırma ve klima sistemlerinde, termokopül kabloları, havanın, suyun,ve diğer ortamlar sistemin çalışmasını kontrol etmek ve iç ortamın konforunu sağlamak için.
Kablolar, belirli uygulama gereksinimlerine uygun olarak topraklanmış, topraklanmamış ve açık bağlantılar da dahil olmak üzere farklı konfigürasyonlarda mevcuttur.Yerleştirilmiş bağlantılar daha hızlı yanıtlama süreleri sağlar ancak elektrik gürültüsüne daha duyarlıdır, topraklanmamış bağlantılar daha iyi elektrik yalıtımı sunar, ancak daha yavaş yanıt süreleri sunar. En hızlı yanıt süresine ihtiyaç duyulduğunda açık bağlantılar kullanılır, ancak hasara karşı daha savunmasızdır.
Genel olarak, K tipi termokopüler kablolar, sıcaklık ölçüm sistemlerinde kritik bir bileşendir ve çok çeşitli uygulamalarda dayanıklılık, doğruluk ve çok yönlülük sağlar.
Sıkça sorulan sorular:
S: Bu Termokop kablosunun markası nedir?
Cevap: Bu termokop kablosunun markası Tankii.
S: Bu Termoküp Kablosu için mevcut olan farklı model numaraları nelerdir?
A: Bu Termokoup Kablo için mevcut olan farklı model numaraları KX/KC, JX, EX, TX, NX, SC
S: Bu Termokop kablosu nerede üretiliyor?
Cevap: Bu Termokop kablosu Çin'de üretiliyor.
S: Bu Termoküp Kablosunun desteklediği sıcaklık aralıkları nelerdir?
Cevap: Bu Termoküp Kablosunun desteklediği sıcaklık aralıkları model numarasına bağlı olarak değişir. Daha fazla bilgi için ürün özelliklerine başvurun.
S: Bu Termokop kablosu sert endüstriyel ortamlarda kullanılmak için uygun mu?
Cevap: Evet, bu termokop kablosu sert endüstriyel ortamlarda dayanıklı ve güvenilir olmak için tasarlanmıştır.
